拉伸试验是一种常用的材料力学测试方法，用于评估材料在受力下的变形和破坏行为。它通过施加拉力来检测材料的强度、刚度和延展性等机械性能指标，对于材料的性能评估和设计具有重要的意义。

常见问题

01、钢筋拉伸试验最大力总伸长率手工测量还可以不？

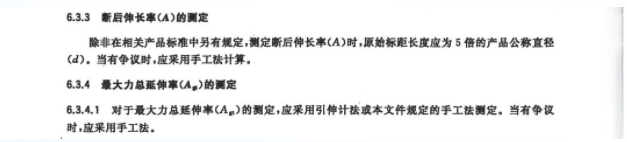

回答1：不管是断后伸长率，还是最大力总伸长率，仲裁均为手工法计算。

02、网友：保温板与基层拉伸拉伸强度结论怎么写，用50411和144两个吗？

回答1：无设计要求时，可以写符合144标准中相关要求么？

回答2：50411附录B3.2规定，检验结果应符合设计及标准要求。。意思就是即符合GB50411的要求也要说符合设计要求。（如果设计规定了设计值）

回答3：直接写50411即可

03、网友：老师，您好，GB12953-2003，拉伸性能试件制备，标准上这句话怎么理解， 试件按图 1表4 要求裁取，采用符合 GB/T 528—1998中的哑铃工型如图3所示试件。既然表4规定了试件的尺寸，为什么还要采用528哑铃I型试样？

回答1：我理解的是，先按照12953在正确的位置裁切一个长方形，再把裁切的初样加工成哑铃型

回答2：表4是L类，N类按528 哑铃

04、网友：网格布做拉伸试验时，请问用什么等级的拉伸试验机？

回答1：主要是要弄清楚使用多大量程的力值传感器。根据841和基本系统标准，使用5kN的即可。。至于是购买0.5级还是1级都可以。

05、网友：依据gbt3091-2015，钢管的拉伸试验中，公称面积如何确定？是实测面积还是理论面积？

回答1：实测面积

回答2：在GBT228.1-2021有规定试件尺寸，30/50直径取10mm，＞50/70取15mm，＞70取20mm，就是壁厚×宽度就是面积

06、网友：请问老师，止水带拉伸强度的拉伸速度是多少，那本标准规定的？

回答1：GB/T 528-2009里对止水带采用的2型(哑铃状试样)拉伸速率是500mm/min±50mm/min。然后判定是在GB 18173.2-2014上

07、网友：抹面胶浆拉伸粘结强度试验方法标准有哪些？

回答1：抹面胶浆拉伸粘结强度试验方法可参考的标准有JGJ 144-2019、GB/T 30595-2014、GB/T 29906-2013。需要注意的是抹面胶浆只与保温材料粘结进行拉伸粘结强度试验。

08、网友：GB/T20102-2006实操视频原始记录显示单个（经向）耐碱断裂强力保留率是不是耐碱断裂强力÷拉伸断裂强力？

回答1：是的，也就是：碱溶液浸泡后的拉伸断裂强力/未浸泡处理的拉伸断裂强力

09、网友：GB/T7689.5-2013第五部分拉伸断裂强力和断裂伸长测定时规范上为明确制样的数量，那数量应该为好多

回答1：5个有效数据就行

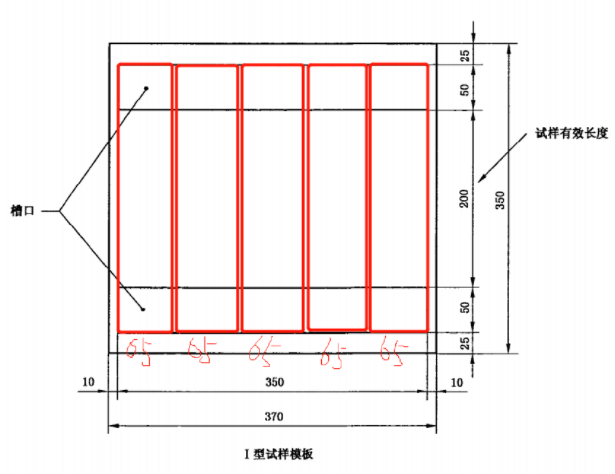

回答2：根据5.2.1条和7.2.7条。Ⅰ型试样要在模版样上裁切65mm的宽度再加工。所以根据5.2.1图中的试样模版。可知试件数量是5个。示意图如下

10、网友：保温板材与基层的拉伸粘结强度现场检测是过程检测还是实体验收检测。

回答1：保温板材与基层的拉伸粘结强度现场检测是过程控制检测，是需要在保温板粘贴施工过程中进行的，如出现不合格情况还可以返工整改。若施工完成之后进行检测，出现不合格情况整改非常有难度。

11、网友：JGJ/T 261-2011中的粘结拉伸强度规定值 4.1的表和7.2中两个数据不一样 是以哪个为准？

回答1：7.2.4条规定的是现场的保温板与基层的拉伸粘结强度，按JGJ 110的方法现场检验。而这个表4.1.1针对的是内保温系统拉伸粘结强度，是需要在实验室做的检测。两个参数完全不一样。

12、网友：您好，土工布拉伸试验，断裂强度一般情况下是横向大是了纵向大？

回答1：正常情况下，横向和纵向相差不大。

13、网友：关于防水卷材拉伸试验步骤问题 防水卷材拉伸试验，工作站清零后再固定上下夹具还是夹好上下夹具后再工作站清零？中岩培训视频课件未提及 ！麻烦大神解答

回答1：可能要仔细看一下你们仪器说明书，我们的卷材万能机，是先夹紧上夹具，力值清零；再夹好下夹具和引伸计后，位移，变形清零。我们之前是上下夹具夹好后再清零，会把夹好瞬间产生的力值清掉，导致所测力值偏小。

回答2：建议是先夹紧在清零，启动前清零

14、网友：钢结构钢材拉伸和弯曲都不合格还能不能复检，帮我问问专家。弯曲直接弯断了

回答1：可以复检，钢材的复验和判定参见GB/T 17505的规定

15、网友：请问在进行钢筋接头试验时，应如何判定该检验批钢筋接头拉伸试验合格？

回答1：JGJ 18-2012 钢筋焊接及验收规程

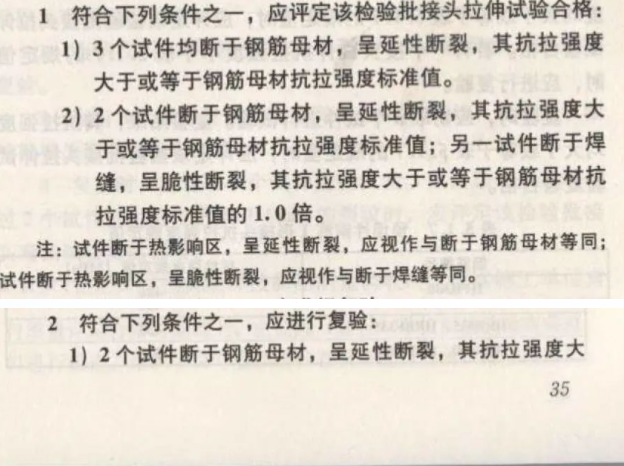

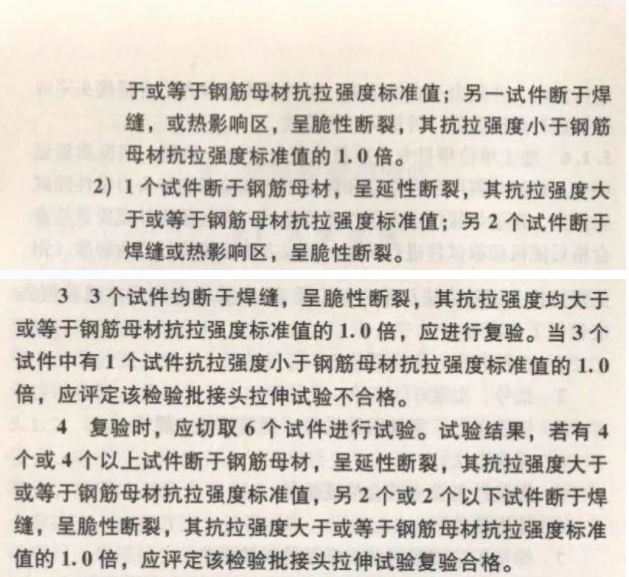

回答2：每一检验批截取3个接头试件做极限抗拉强度试验，按设计要求的接头等级进行评定。当3个接头的极限抗拉强度均符合单个接头极限抗拉强度评定合格标准时，该批接头直接评定合格；当1个试件不符合时，再取6个试件复验，复验中仍有一个接头不符合要求时，该验收批评定为不合格。

16、网友：钢筋原材GB/T228.1 应变速率屈服和拉伸怎么计算？

回答1：仅供参考

17、网友：请问一下各位老师，做拉伸粘结试验时，混凝土板需要分割成十个小块的吗？（JC/T985-2017）

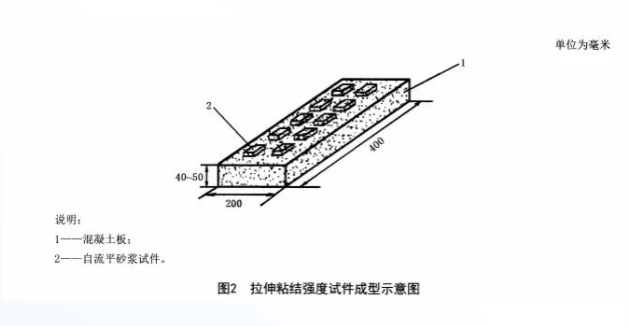

回答1：这个混凝土板是整体的一块基材，上面分别用模具按制样要求制作10块砂浆块后粘接拉拔接头，然后用拉拔仪直接做拉伸实验。不是把基材切割成10块。

18、网友：网格布拉伸断裂强力试验时，未浸泡的试件养护到28天试验吗？还是要等到浸泡的试件到期一起试验？

回答1：GB/T 20102-2006第8.6条，未经碱溶液浸泡的试样在温度23±2，相对湿度50±5的实验室内同时放置，那也就说，放置的时间为28d+7d=35d。

19、网友：土工格栅拉伸试验时，规范要求拉伸速率为土工格栅计量长度的20%/mm,其计量长度如何确定。

回答1：试样计量长度是指试样受拉伸长度，通常也指两夹具间距离。在采用引伸计情况下，伸长率计算中的试样计量长度则为引伸计的夹持长度。

20、网友：钢筋拉伸试验，拉伸强度的结果到底修约到多少？是1MPa还是5 MPa？

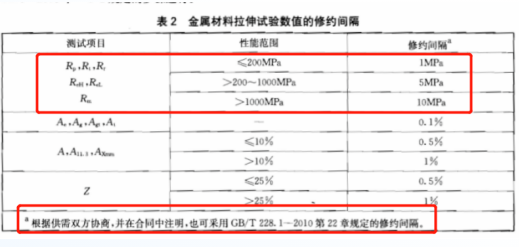

回答1：在GB/T 1499.2-2018第8.6条中也明确指出按YB/T 081-2013《冶金技术标准的数值修约与检测值的判定》进修约。但是在YB/T 081-2013表2 中的注释也写着：“根据供需双方协商，并在合同中注明，也可以按照GB/T 228.1-2010第22章规定的修约间隔。”

注：以上问答全部摘自【中岩检测帮】，均由网友提问，回答包含专家老师、检测同仁，仅供参考！

扫码关注我们
