网友：用于屋面保温的挤塑板采用标准是GB/T10801.2-2018，这本标准里没有密度，节能验收规范GB50411-2019的第7章屋面节能工程里又要求做密度，我单位附表里对应的这个标准产品里也没有密度这个参数，评审时专家说标准里没有密度，所以不能加进去，现在委托方要求做密度的检验，该怎么做？

回答1：此项指标可以给出实测值，不进行判定。在系统标准里会有要求比如JGJ144或GB/T 30595。并且规定了方法标准，表观密度的的方法标准为GB/T 6343。你可以去看看。。我认为应该是可以在资质附表中加上去的。

网友：请问级配砂石的最大干密度用GB 50123-2019是不能做吧？只能用JTG 3430-2020的表面振动压实仪法吗？

回答1：级配砂石不用50123，50123主要是适合黏性土或不能自由排水含黏土质的粗颗粒土。

网友：老师蒸压加气混凝土砌块的抗压强度检测，含水率和干密度可以在做抗压强度之前做吗？委托方送过来做检测的都是厂家养护好制作好的蒸压加气混凝土砌块，一袋里有9个试块，也就是三组，如果先做含水率和抗压强度，就得让委托方送两袋试块，一袋做干密度和含水率，另外一袋做抗压强度，那么问题来了，做了干密度和含水率的这一袋能不能代表做抗压强度的这一袋的干密度和含水率？

回答1：抗压强度的含水率和干密度是两回事。分开做的。抗压强度做完后的，全部或者部分试件来进行含水率的检测，如果含水率不符合，那么强度也是不合格的。你需要依据此时含水率来进行烘干或者调湿。再重新抗压。和含水率测定。

回答2：按实际应该得送18块，也就是6组，三组做干密度，三组做抗压，在拿做抗压的压碎的称出湿重在进行烘干在求出来才是抗压含水率

网友：在公路土工试验规程上的粗粒土和巨粒土的最大干密度试验中，将试样分3层装入筒中，如果最后的样品高度高出试样筒(即高出试样筒和套筒的缝隙)是不是可以向素土击实一样拆下套筒刮平表面？

回答1：粗粒土的表面振实法是测试样高度的，用高度乘以面积，得到试样体积。所以不能像击实那样卸下套筒后刮平表面。而是卸下套筒后，整平表面再测量高度。

网友：您好，为啥我室内做击实试验出来最大干密度，现场检测为啥还有好多超过最大干密度了呢？

回答1：这个很正常，有时候现场压实功会大于室内击实，而且室内击实筛除了大颗粒，也会导致最大干密度偏小。如果这种现象普遍存在，说明击实试验不准，重新取样做击实。

网友：蒸压加气混凝土砌块11968的抽样规则要求 出厂检验干密度和抗压各3组。型式检验干密度3组抗压5组，然后11969方法中3.3.1要求干密度一组，4.2.6要求抗压强度一组抗压，一组平行试件。（平行试件的定义是比对或者留存）。 目前我们送样是18块。 所以老师我想问一下。 一 干密度我知道3.5.6按照一组数据来评定。那抗压强度是出几组的数据。3组还是一组。 二 对于抗压平行试件。我不用来对比和做干密度含水率的试验的话。是不是需要1组留样。

回答1：首先，我们建筑工程同的检查既不是出厂检验也不是型式检验，是属于进场复检，而送到我检测单位的18块，3组，我们一般是一组干密度，两组抗压，所谓平行试验就是要做两组，不是用来留样和比对的。就是两组都要做

网友：蒸压加气混凝土砌块需要检测其干密度和抗压强度，送检是送3组试件还是6组试件？

回答1：6组。

回答2：根据gb/t11969要求，干密度需要3组试件，抗压强度也是3组。干密度需要分两步进行干燥，而抗压强度并未要求。因此，个人建议6组试件。

网友：涵洞地基处理要求用2比8水泥土处理，这个是指质量比，还是体积比，水泥土的密度大概是多少？

回答1：水利上不清楚，市政道路上指的是体积比，密度大概在1.67-1.69g，具体看土质的击实数据

网友：请问保温砂浆有龄期要求吗，抗压干密度，导热系数超过了28天试验有没有影响

回答1：GB/T 20473-2021对龄期有要求。去看看。

网友：岩棉板做密度试验时全数检测，请问检测完后可以用它来做其他试验嘛？

回答1：测完密度可以用来做其他试验

网友：GB 5486-2008标准中密度试验方法，试样质量是烘干后称取吗？

回答1：试样烘干后的质量是指：试样应烘干至恒定质量，然后在干燥器中冷却至室温后称量其质量。

网友：GB/T5480-2017测定岩棉板密度时实操视频上的尺寸为板材的送样尺寸。规范上没有注明尺寸，请问尺寸可以为100×100×厚度的尺寸不？还是试件的原来的尺寸？

回答1：建议岩棉板体积密度试验不切割成小尺寸，以整块制品来进行检测。

网友：建筑用岩棉绝热制品GB/T19686-2015规范中测定密度时未明确范围怎么办？（岩棉板现场用于5.6.1金属面夹芯板用岩棉板）用试验方法5480测定出数据不知道合格与否？

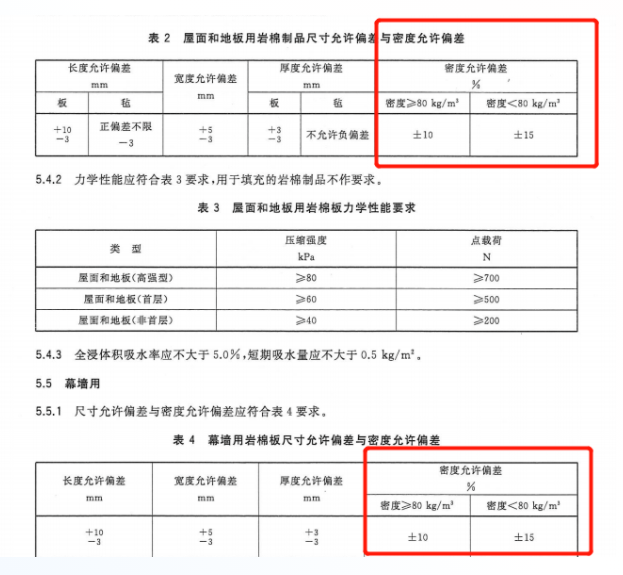

回答1：按照GB 19686-2015的规定 应该是检测其密度允许偏差。

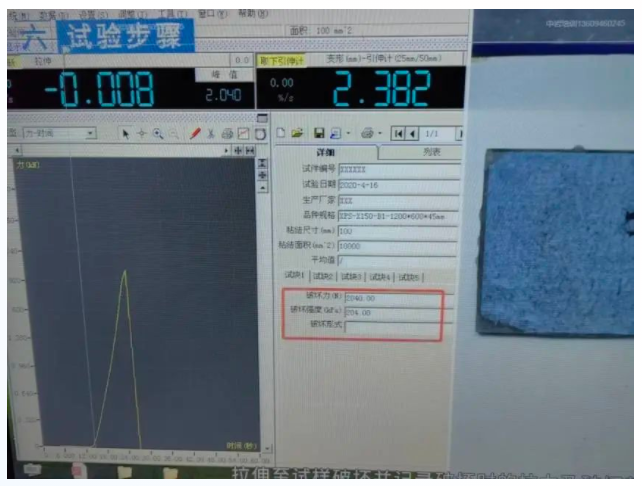

回答2：JG/T 366规定的是加载至锚栓试件破坏，并记录破坏状态。一般会出现整体拔出锚栓完好，或圆盘破损等状态。

网友：岩石密度试验时，有烘干的说法，请问什么标准才叫烘干，还是烘24h即可。

回答1：依据SL/T 264的规定，烘干的标准为每烘不少于24h后，取出冷却至室温称重，直到相邻两次称量之差不超过一次称量的0.1%，即认为达到烘干状态。

网友：矿物棉及其制品的体积密度的计算有何要求？

回答1：《矿物棉及其制品试验方法》GB/T 5480-2017第7.5.1条，对于毡状和毯状制品，若实测厚度大于标称厚度，体积密度应按标称厚度计算，否则应按实测厚度计算；对于板状制品，体积密度按实测厚度计算。

网友：含土量超过20%的砂土，能做相对密度吗，还是做压实度？

回答1：含土量超过20%的砂土，这个说法难以理解。我是否可以理解成细粒含量为20%的砂土，根据土的工程分类标准，这个土是指细粒土质砂，相对密度试验的对象为能自由排水的砂砾土，因此该土可以做相对密度试验，也可以做击实试验，具体看设计指标来确定。

网友：老旧沥青路面压实度检测时，当无前期资料时，怎么确定沥青标准密度？

回答1：老旧沥青路面压实度检测时，可以查询该标段的原检测报告，如到档案馆进行查询。或者根据实际情况，预估该标段的标准沥青混合料压实度。

网友：老师您好，模塑聚苯板整块称量密度和制成试样后称量的密度不一致应该以哪个为准？做试验时有时遇到整块称的密度比制成试样后称量的密度大。

回答1：GB/T 10801.1-2021要求EPS板是检测其表观密度偏差，第6.10条按GB/T 6343-2009规定进行试验。对试样尺寸也有要求。并不是整块板材进行试验，为什么要脱离规范进行试验操作，做出来的结果也无参考意义。

网友：GB/T6343-2009泡沫塑料及橡胶表观密度的测定时样品收样后的状态调节时间是不是至少放置72h，制样后是不是放置至少16h才可以进行称量测量尺寸计算密度？（5.3.1测试用样品材料生产后是什么意思）

回答1：这个材料的生产是指生产厂家制作的材料成品。对于我们检测来说，样品状态调节先按照产品标准的要求，除非产品标准没有写，才执行方法标准，不能单一看方法标准。比如XPS板，GB/T 10801.2-2018第5.1条就规定了各项试验的状态调节时间。

网友：GB/T19686-2015检测岩棉板密度时，参照GB/T 5480-2017,检测数量是多少？

回答1：产品标准GB/T 19686-2015和方法标准GB/T 5480-2017中均为给出体积密度试样数量。建议取三块整板进行检测。
