网友：老师，装配式结构的主体常规检测 叠合板该怎么检测？混凝土抗压强度检测 是检测表面后浇筑砼强度 还是检测底面强度 钢筋保护层呢，检测还是检测底面吗？

回答1：叠合板不用做回弹检测，也不能采用JGJ /T 23进行回弹检测。可以做钢筋保护层厚度检测，在板底进行检测。

回答2：一般都是检测底面，回弹和保护层，上面不平整，而且上面会再浇筑混凝土

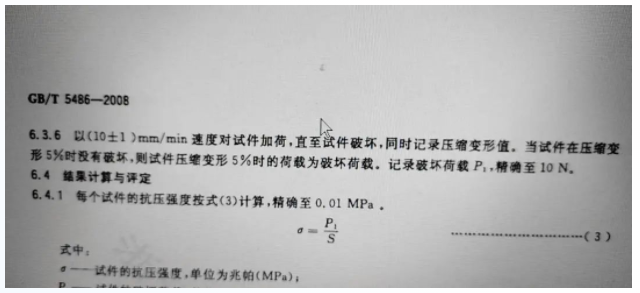

网友：无机硬质绝热制品抗压强度是否考虑变形零点？无机硬质绝热制品抗压，是否像泡沫塑料一样考虑变形零点？考虑变形零点与不考虑变形零点，5%变形荷载相差很大。

回答1：要看产品标准，比如我们常遇到的保温砂浆类的是不用看的。但是有明显压缩变形之后才破坏的板材需要看，比如泡沫玻璃板、水泥发泡板。

网友：蒸压加气混凝土砌块需要检测其干密度和抗压强度，送检是送3组试件还是6组试件？

回答1：6组

回答2：根据gb/t11969要求，干密度需要3组试件，抗压强度也是3组。干密度需要分两步进行干燥，而抗压强度并未要求。因此，个人建议6组试件。

网友：老师 我想问一下 就是有个工地要求做地基承载力 但是下面全部都是岩石 不符合承载力试验检测 工地就要求说用岩石抗压强度值来代表该处承载力值。请问这样做合理吗？可不可以代表承载力值？

回答1：这种情况你可以单独出个岩石的抗压强度值的报告来满足甲方爸爸的诉求，至于他们拿着这份抗压报告去代表啥就不是你能控制的了。至于能否代表承载力值，交给设计方头疼去吧。

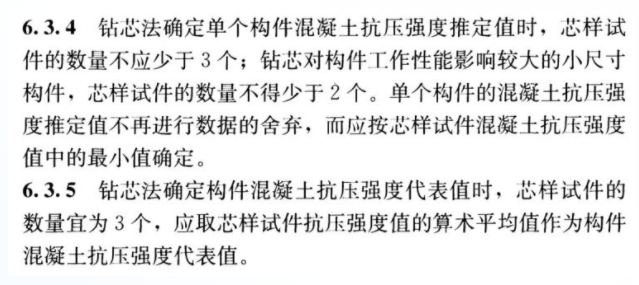

网友：JGJ/T384-2016中的6.3.4和6.3.5，一条说是以最小值确定，一条说是平均值确定，到底该如何判定当个构件的抗压强度值呢，报告上以哪个条例为准？

回答1：取最小值作为推定値，平均值为代表值，平时主体结构检测取推定値即可，具体的可以看看后面的条文说明。

回答2：6.3.4 和 6.3.5 两结果对应不同的检测目的。按6.3.5规则得出的结果用于确定既有构件承载力是否符合设计要求；按6.3.4规则得出的结果用于确定混凝土强度是否合格。

回答3：一个是推定值一个是代表值！看委托方要求做的是推定值还是代表值！

网友：混凝土抗压强度试验中，一个抗压强度低于设计值，偏差值超过15%剔除后代表值合格。问题1，这组试块算合格吗？问题2，这组试块单个值最低值有没有下线？

回答1：问题1：合格。问题2：没有下限，但不能是“0”或“-值”。；常见于试件成型不规范或取样不具代表性所致。

回答2：你这问题是混凝土立方体抗压强度检测还是钻芯法检测混凝土抗压强度？1.如果是立方体试块抗压，三个值的结果不是和设计值对比，具体的看GB/T 50081上的第5.0.5条；2.如果是钻芯法检测，单个构件钻3个芯样的话，芯样强度结果不进行数据的舍弃，以最小值作为推定値。

网友：蒸压加气混凝土砌块需要检测其干密度和抗压强度，送检是送3组试件还是6组试件？

回答1：6组。

回答2：根据gb/t11969要求，干密度需要3组试件，抗压强度也是3组。干密度需要分两步进行干燥，而抗压强度并未要求。因此，个人建议6组试件。

网友：请问老师，假如水胶比抗压强度已经确认的情况下，假如水泥是10kg，粉煤灰10kg.，水是10kg，水胶比为0.5。如果水加减2kg，保持水胶比不变胶凝材料应该怎么调整

回答1：根据题干，水胶比0.5，水减少2kg，就是水减少为8kg，那胶凝材料就减小为16kg，按照题干给的比例，水泥和粉煤灰各减少2kg。

网友：请问用《回弹法检测混凝土抗压强度技术规程》JGJ/T 23—2011对某一高层住宅进行分段检测，以楼层划分检测检验批，某些结构柱的回弹强度没有达到设计强度要求，主体结构报告中如何描述该检验批合不合格，还是只描述单个构件。

回答1：按规范JGJ/T23-2011第7.0.4条的规定进行判定。

网友：回弹法检测混凝土抗压强度按照50784最小样本容量进行批评定，最后的结论是下该批所带表的整层混凝土强度符合设计要求，还是下所检测混凝土构件抗压强度符合设计要求？

回答1：如果抽检数量符合检验批的要求，可以按检验批评定

网友：回弹法检测混凝土抗压强度检验，抽样中同类构件如何理解?柱和梁属于同类构件吗？可以划为一个检验批一块抽样吗？

回答1：这个同类构件一般指梁、板、墙、柱。梁和柱不是同类构件，受力的性质都不同，梁是受弯构件，柱是受压构件。

回答2：这个同类构件一般指梁、板、墙、柱。梁和柱不是同类构件，受力的性质都不同，梁是受弯构件，柱是受压构件。

网友：老师您好，蒸压加气块抗压强度样品用几组，产品标准写的是型式检验抗压强度用5组

回答1：我们一般的第三方检测是接收使用方的委托，进行的是出厂检测，是选择3组进行抗压强度，但是如果是生产厂家委托的型式检验抗压强度就需要五组

网友：混凝土芯样检测抗压强度的试验速率在那个标准里面

回答1：GB/T 50081-2019 的 第5章，根据混凝土的标号，强度等级选择对应的速度

网友：回弹法检测混凝土抗压强度时，对被测混凝土构件的厚度是否有要求。

回答1：水利和建工的规范对构件厚度都没有明确的规定。其中JGJ/T23-2011中4.1.4 规定，对于薄壁小型结构，如果约束力不够，回弹时产生颤抖，会造成回弹能量损失，使检测结果偏低。因此如果厚度太薄构件比较小，应加以可靠支撑，使之有足够的约束力时方可检测。

网友：回弹法检测混凝土抗压强度，为什么回弹的测点不能布置在气孔或者外露石子上，且同一测点只能弹击一次？

回答1：回弹法检测，弹击在气孔上，回弹值会明显偏低。若弹击在石子上，回弹值会明显偏高。这两种数值与该测区的正常回弹值偏差很大。因此回弹的测点不能布置在气孔或者外露石子上。同一测点只能弹击一次，再次弹击时就不是原来的混凝土表面了。若重复弹击则后者回弹值高于前者，这是因为经弹击后该局部位置较密实，再弹击时吸收的能量较小从而使回弹值偏高。

网友：混凝土抗压强度钻芯法检测时是否需要除以0.88系数。

回答1：除0.88是用混凝土结构实体强度推算混凝土交货交货强度。

回答2：主体结构混凝土钻芯检测，目前一般采用的是JGJ/T 384和CECS 03这两本标准，计算结果是没有0.88的换算系数。提到0.88换算系数的是GB 50204中的回弹取芯法检测。

回答3：回弹钻芯法是要除以0.88，最小值除以0.8。如果是批量抽芯不用。

回答4：根据芯样高径比有一个系数表的

回答5：看执行哪本规范，JGJ106是没有系数的，但地方规范有折算系数的，也可以按地方经验折算。公路基桩标准也类似，本身没系数，但对有经验的地方可以采用折算系数。

回答6：0.88系数国标没有出处至少我也不知道是什么概念。而且除以一个数是放大，相当于修正。芯样一般采用70和100。都是破坏荷载除以截面面积。

网友：蒸压加气混凝土砌块，抗压强度检测时含水率在8%—-12%间进行试验，如果原材料试件，含水率只有8%以下，抗压强度试验怎么才能做到8%—-12%之间？

回答1：如果是做试验 烘干加湿闷养 如果只出报告 走验证

回答2：加湿

网友：混凝土路面芯样劈裂强度、抗弯拉强度和抗压强度怎么计算

回答1：参考公路路基路面试验规程，水泥混凝土强度及其条文说明

网友：石老师，您好！混凝土抗压强度检测，出报告后，客户要求修改设计强度等级（如由C30改为C20，检测结果是C30不合格，C20合格），理由是填写委托单时写错了，这种情况，可以改吗？

回答1：不论什么情况，发出去的报告客户提出修改委托信息，都需全数追回原报告，留存，再进行修改相关信息重新出具报告。

回答2：应该可以改委托信息，检测机构提供检测数据，委托信息由委托单位负责，要注意更改程序和保留相关记录

网友：贯入法检测砌筑砂浆抗压强度，如何保证测钉的质量

回答1：通过一定数量的抽检来保证测钉的质量。测钉和测钉量规的几何尺寸可由检测单位自行测量核查。以100根测钉为一个批次计，随机抽取3根进行测量，不足100根按一个批次计。抽取的测钉都合格时，则该批测钉合格；否则应逐根核查测钉的几何尺寸，选取合格的测钉使用。
