网友：无机料配合比设计，怎么定各档集料的用量比例

回答1：步骤有点复杂。先对每档集料进行筛分，然后用EXCEL表格编好公式，调整各档集料的掺配比例。使得级配曲线位于规范规定的级配曲线上限与下限之间。

网友：在JGJ 55-2011水泥混凝土配合比设计中，最后要把试拌水灰比分别调整正负0.05，那如果配合比胶凝材料中有矿渣粉和粉煤灰，那调整胶凝材料是只调整水泥用量还是水泥、粉煤灰、矿渣粉都可以随意调整，还是只要水灰比能分别达到试拌水灰比的正负0.5。

回答1：掺合料按照固定的比例同时调整。

回答2：试拌时调整的是水胶比，调整之后用水量不变，胶凝材料用量变化。根据新的胶凝材料用量和掺合料掺量，可以得出新的掺合料用量和水泥用量！

网友：水泥基渗透结晶型防水涂料，这种材料抗折抗压试件配合比怎么确定？

回答1：按照厂家推荐的配合比。

回答2：水泥基渗透结晶型防水涂料(CCCW C )按出厂推荐的水料比直接加水成型养护即可。类似水泥胶砂强度，只不过 “水泥、标准砂”（涂料）已预混好。

网友：请问老师，在调整配合比过程中在外加剂掺量确定的情况下，假如胶凝材料是100kg，外加剂用量是1kg，掺量也就是1%，如果胶凝材料增加到110kg，外加剂的用量还如何调整

回答1：外加剂掺量应固定不变，110那就是对应1.1kg

网友：请问一下，配合比调整中减水需要减胶凝材料保持水胶比不变吗

回答1：如果是前面已经通过抗压强度试验确定水胶比了，保证水胶比不变，减水就要减胶凝材料用量。如果是调整水胶比的试验，就应该保证用水量不变，增加或减小胶凝材料用量。

网友：配合比设计中 若原材料砂石水泥不变 外加剂增加 是不是水就减少（外加剂为减水剂）？

回答1：掺了减水剂，水灰比不变的情况下， 水泥用量也会相应减少。但是，水泥用量太少会导致混凝土拌合物的包裹性差，就是所谓的不包浆，石子外漏，泵送和施工的效果就不好。外加剂也是所有材料中最贵的，掺量一般是固定的，不会随便动这个掺量。

网友：水利配合比水胶比计算时，砂和碎石的饱和面干含水量是否要算进去？

回答1：如果是以烘干状态的砂碎石配制的，算水时则需要把饱和面干吸水率算进去。如果是以饱和面干状态配制的，则不需要。

网友：外加剂泌水率中，配合比如何得出，是否满足砂率满足＞42%，用的是减水剂

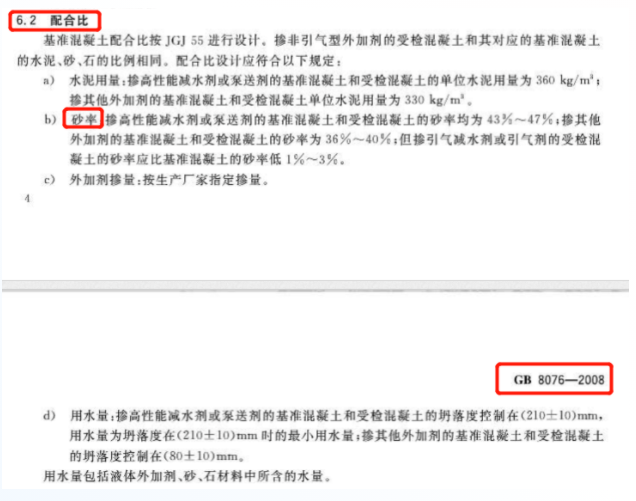

回答1：配合比的确定还是需要根据GB/T 8076和 JGJ 55共同试配决定，砂率的具体要求要求在GB/T 8076中有规定

网友：水工混凝土配合比设计时，如果所用细骨料不是饱和面干状态，是烘干状态的细骨料或者是含水量较高的，应该如何调整。

回答1：水工混凝土配合比设计已骨料的饱和面干状态为基准，若细骨料过干，在拌制前至少24h洒水并保湿，充分吸水饱和后拌制均匀，测含水率W1，拌制配合比时扣除（W1-饱和面干含水率）的水。

网友：老师，您好！请教一个问题，搅拌站送的配合比验证（即搅拌站提供已有方案的配比）第三方检测有没有必要再重新按配合比规程重新计算并试验正负0.05两组配比？原材料需试验结果出来后再做配比试验吗？到底该怎样操？

回答1：直接按照委托方的 配合，用对方提供的材料进行试拌，并检测相关性能，不用自己设计配合比

网友：Ma Mb Mf这些专用砂浆到底是成品还是实验室出具配合比报告？其抗压强度是不是也按建筑砂浆基本性能去做？

回答1：现在一般是预拌砂浆的成品，现场加水就能用。试验方法是一样的，抗压强度还是按照《建筑砂浆基本性能试验方法标准》JGJ/T 70-2009

回答2：一般都是半成品，现场加水后使用，用水量会在包装上明示，抗压强度检测和砌筑砂浆一样

网友：混凝土配合比设计，设计指标为C35W6F250二级配，配合比设计时28d配制强度应达到多少?粗骨料比例应如何选取？

回答1：保证率取95%时，配制强度=35+4.5*1.645=42.4MPa。对于二级配粗骨料，粗骨料比例宜初选为小：中=40：60
