网友：落锤冲击试验，比如每个管画4根线，最少需要冲击25次，取样品7个，一共画28根线，样品合格的前提下，是冲击25次就行了，还是冲击28次

回答1：冲击25次就够了。别多冲击，否则第28次破坏了。你怎么算破坏区间。我以前就是切好的样品都冲击完。但有老师提到这个问题。我就改为只冲击25次。

回答2：我觉得25次就行

网友：在公路土工试验规程上的粗粒土和巨粒土的最大干密度试验中，将试样分3层装入筒中，如果最后的样品高度高出试样筒(即高出试样筒和套筒的缝隙)是不是可以向素土击实一样拆下套筒刮平表面？

回答1：粗粒土的表面振实法是测试样高度的，用高度乘以面积，得到试样体积。所以不能像击实那样卸下套筒后刮平表面。而是卸下套筒后，整平表面再测量高度。

网友：这是从公路路基取的样品，想要用3430-2020做击实实验，请问可以做吗？

回答1：详JTGF20-2015规范

回答2：不可以，这种石子，遗迹就碎了，石屑总振动法进行击实

网友：做XPS挤塑板压缩强度检测时，实验样品的尺寸应为多少？尤其是厚度。本次样品原厚为12.5cm

回答1：做XPS挤塑板压缩强度检测时，实验样品的尺寸应为多少？尤其是厚度。本次样品原厚为12.5cm

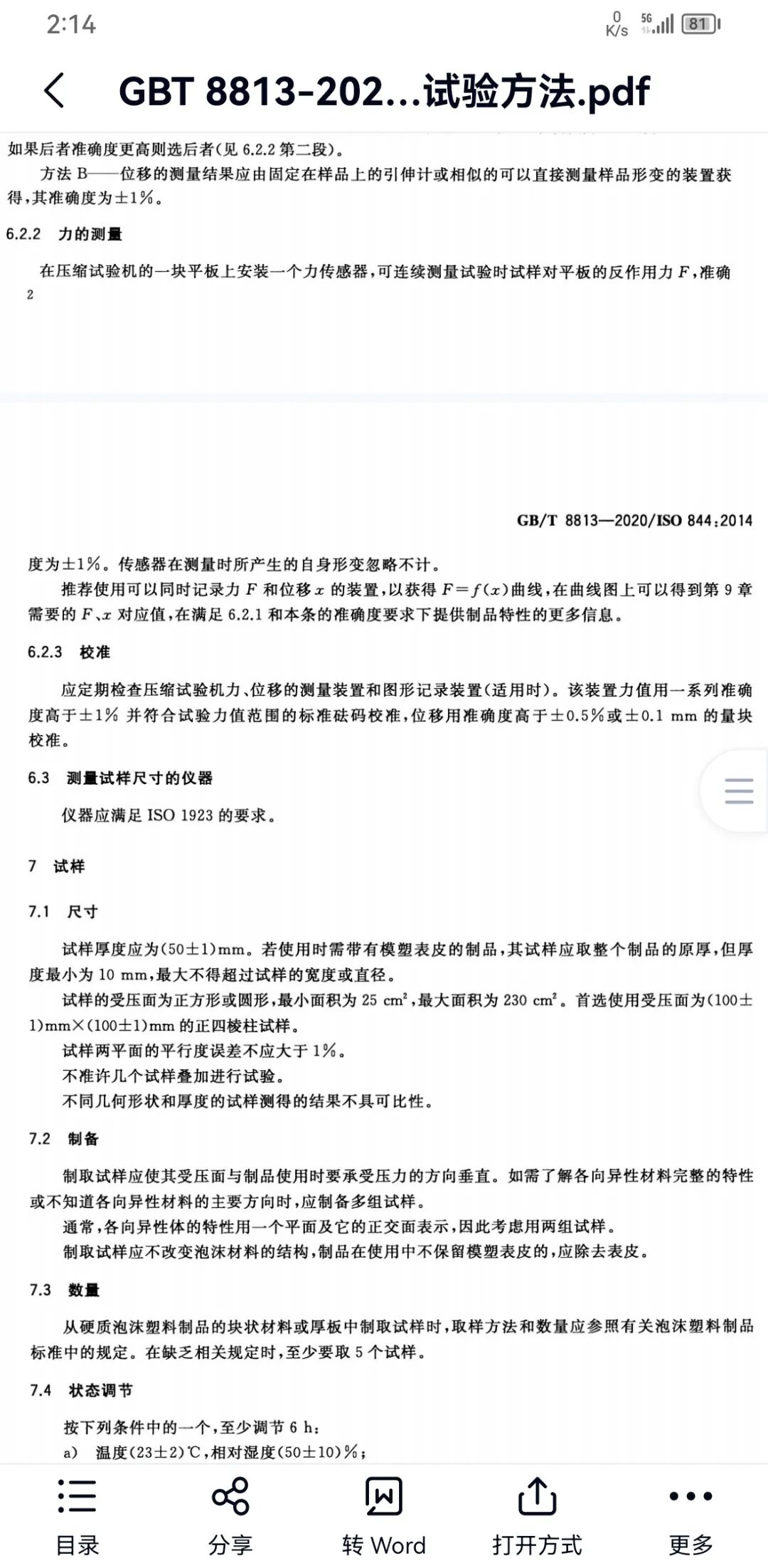

回答2：8813标准规定最大受压面积为230平方厘米，也就是差不多15×15cm的试件，完全可以做你的12.5cm的试样。

网友：gb/t 13663.2-2018中，管材的静液压实验应该用几个样品？是一根管取一个样品，还是一根管取3个样品？

回答1：3根管取3个样品。

网友：天然石材工地上送的石材厚度达不到 规范要求50mm 样品只有30mm 这个需要怎样做实验安 是需要重叠起来抗压吗 那需不需要磨掉10mm 重叠处需不需要使用粘结剂？

回答1：如果是大理石，则按照GB/T 19766-2016,压缩强度试验，试件尺寸不能满足GB/T 9966.1的要求时，可采用尺寸不小于20*20*20的试件，但是报告中注明；对于花岗岩，GB/T 18601-2009说明可以叠加，要用环氧树脂胶粘合

网友：XPS板各项性能进行试验时，样品裁切应注意什么？

回答1：按照GB/T 10801.2-2018第5.2条要求，除尺寸、外观检验和燃烧性能中的单体燃烧试验外，其他试验的试样制备，均应距样品边缘20mm以上裁切。这里的其他试验就包括有物理力学性能试验（压缩强度、吸水率等）、绝热性能试验（导热系数）、燃烧性能中的可燃性及氧指数试验。

网友：在氧指数的样品中 V上标b， 其中b表示试样所获得结果，仅用于同样形状和厚度的试样比较。假定这样的材料厚度的变化量是受到其它标准的控制。是什么意思 ？

回答1：就是试样必须完全一样，结果才有可比性，即使是同种材料，如果厚度为5mm 的和厚度为8mm的结果没有可比性。

网友：关于样品的状态调节，产品标准和方法标准中的规定如何执行。

回答1：先按照产品标准的要求，除非产品标准没有写，才执行方法标准。

网友：中空玻璃密封性能试验所用的样品是中空玻璃露点试验中所用到的标准样品吗？

回答1：因工程中使用的玻璃不可能是标准样品，所以中空玻璃密封性能试验所用的样品应从工程使用的玻璃中随机抽取。

网友：节能材料导热系数样品需要测量厚度多少次，精确到多少

回答1：GB/T 10294-2008和GB/T 10295-2008中并未明确厚度测量方法，建议参照产品标准给出的尺寸测量的方法。如XPS板可依据“表观密度”试验中按GB/T 6342测量厚度的方法。

网友：GB/T6343-2009泡沫塑料及橡胶表观密度的测定时样品收样后的状态调节时间是不是至少放置72h，制样后是不是放置至少16h才可以进行称量测量尺寸计算密度？（5.3.1测试用样品材料生产后是什么意思）

回答1：这个材料的生产是指生产厂家制作的材料成品。对于我们检测来说，样品状态调节先按照产品标准的要求，除非产品标准没有写，才执行方法标准，不能单一看方法标准。比如XPS板，GB/T 10801.2-2018第5.1条就规定了各项试验的状态调节时间。

网友：使用t-c复合管采的样品，苯和二甲苯做出来大部分都是零，在原始记录上怎么写合适？

回答1：就写0

网友：老师，请问，导热系数检测中，对于保温材料厚度超过37.5mm的样品，将厚度加工成30mm进行测试，是否仍具有代表性。

回答1：可以自行加工厚度，但必须在原始记录和报告中注明。

网友：有一段管材样品，管身上标记是pe100dn40*3.7(mm)1.6MPa，那么这个管材的耐静液压的试验压力就应设置为1.6MPa吗？

回答1：1.6mpa指的是 Pn公称压力。你这个管材应该是给水用聚乙烯pe管材13663.2-2018。决定压力的是生产配料的PE80 PE100等级，试验温度和试验时间来查询表5确定环应力。试验压力是根据gbt6111-2018的三个公式来计算试验压力（实测尺寸 公称尺寸 和标准尺寸比 SDR ），三选一。同时管材装配好后，查表1来确定状态调节时间

回答2：不是的。管身上标记的1.6MPa是指管材的公称压力，公称压力是指管道部件在特定条件下的耐压能力的指称或参考值，为考虑实际应用因素的影响。而该管材的耐静液压的试验压力值可以依据13663.2-2018中表5中的试验条件选择对应的环应力，再通过GB/T 6111-2013中8.2或8.3计算对应的试验压力，在输入试验软件进行那静液压试验测试。

网友：XPS挤塑板尺寸稳定性检测时，如果用30595检测标准，样品尺寸是多少？试验时间要求是多少？还是参照10801.2

回答1：GB/T 30595-2014第6.4.4条 尺寸稳定性按GB/T 8811的规定进行。去看GB/T 8811

网友：夏比摆锤冲击试验要几个样品

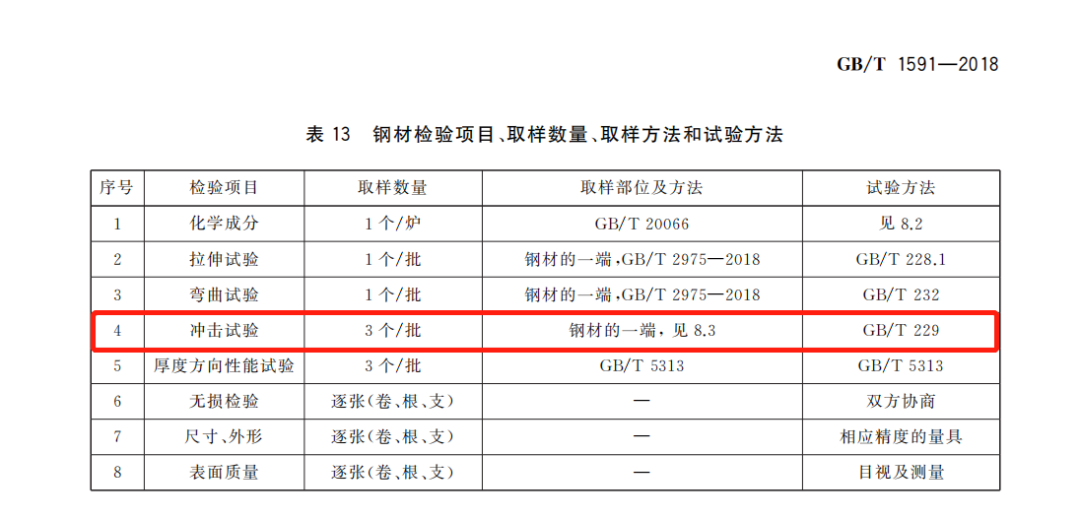

回答1：冲击试验样品数量根据产品标准要求提供，例如低合金高强度结构钢，根据GB/T 1591-2018表13，冲击试验取样数量为3个/批

网友：样品状态调节时间满足标准要求时间后，如果未能立即展开检测活动，但是样品一直在标准要求环境条件下。那么在检测活动开始前和标准状态调节后的这段时间算什么时间？在实验记录上状态调节时间是只写标准时间还是把超过的这段时间也算上？

回答1：应该是都算上吧。

回答2：样品状态调节时间分两种情况：第一种情况是该样品到达状态调节时间后需立即试验，这时如果超过调节时间还未试验，则该样品需要重新进行状态调节或者跟换样品。第二种情况是，样品状态调节时间达到了规定的下限时间，没有规定上限时间，样品的状态调节时间超过规定的下限后，样品状态是稳定的，则按实际填写样品状态调节时间即可。
