建筑工程中，剪力墙及框柱下脚吊空、烂根、漏浆现象，根部出现变形、移位现象等质量通病多见，严重影响结构及观感质量。

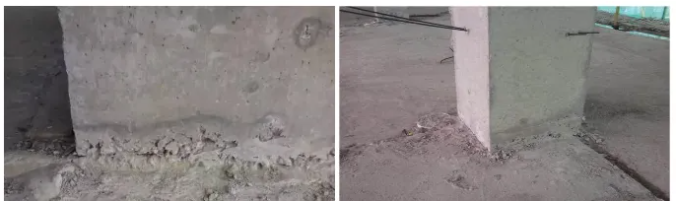

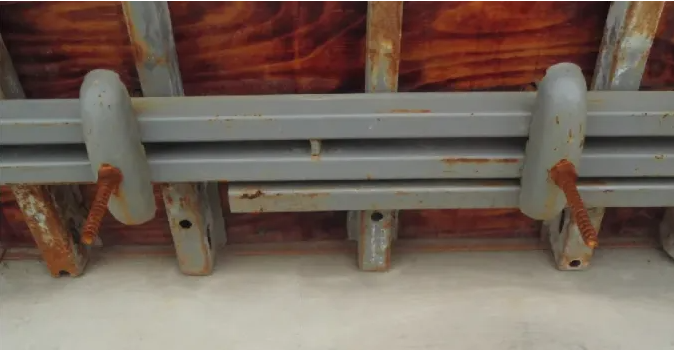

根部漏浆通病

基层清理→定位放线→角钢预先钻孔→根部橡塑薄板垫脚→钢钉与角钢组合固定→夹档放置混凝土撑块→墙柱合模加固→混凝土浇捣完成→墙柱拆模→起钉移除角铁并清理→角铁涂刷脱模剂→验收

楼面基层清理完成后，对剪力墙柱进行定位放线，含两侧20cm控制线。

在角钢上预先进行钻孔，孔径4mm，钻孔个数根据现场剪力墙长度而定。其两端部必须钻孔，距角钢端部边缘5~7cm，中间间距一般控制在60cm左右。

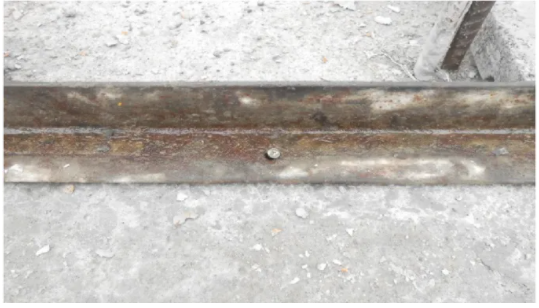

角钢用钢钉固定

裁剪4cm宽橡塑薄板粘贴于现浇楼面墙柱根部，用于角钢垫脚，尤其适用于楼面根脚局部收面不平整部位。

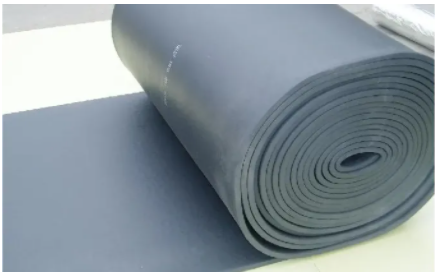

橡塑薄板用于角钢垫脚

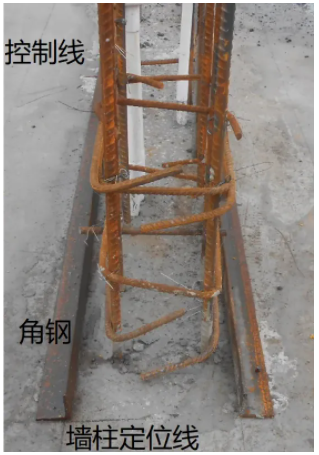

放置角钢，并在角钢上预先钻孔的部位用2.5cm长钢钉与之固定牢靠，角钢放置于墙体定位线内侧：即角钢外侧面距离四周20cm控制线丈量尺寸为20cm整。

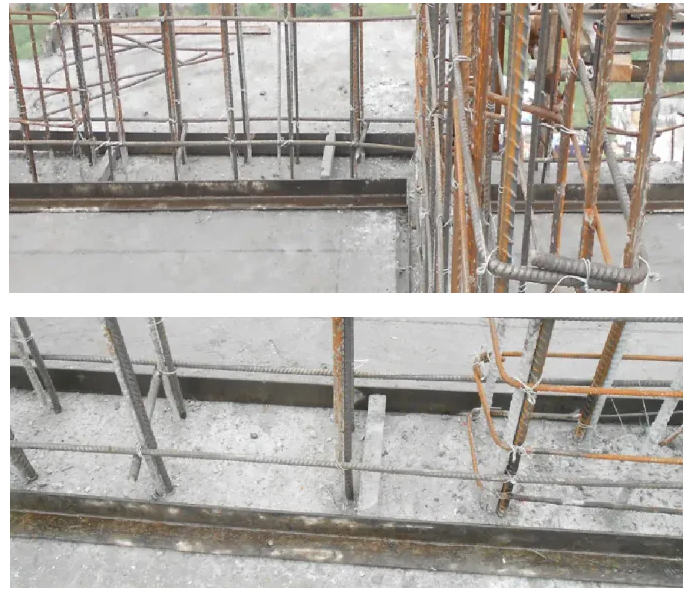

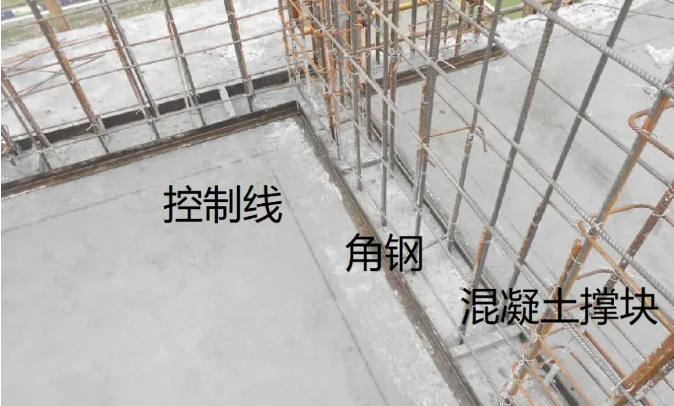

根部三角带区域角钢组合体系现场示例

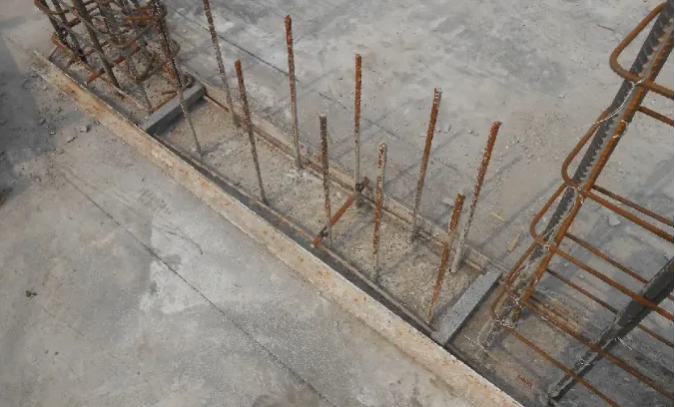

角钢体系固定完成后，随即在两侧角钢夹档之间放置混凝土撑块，以保证合模加固时，下脚根部受力合理，防止角钢向剪力墙、框柱钢筋部位偏移，以防露筋并保证结构截面尺寸。

墙、柱在合模时，模板下脚内接触面应直接立贴于角钢外侧进行放置并加固即可。

模板立贴于角钢外侧

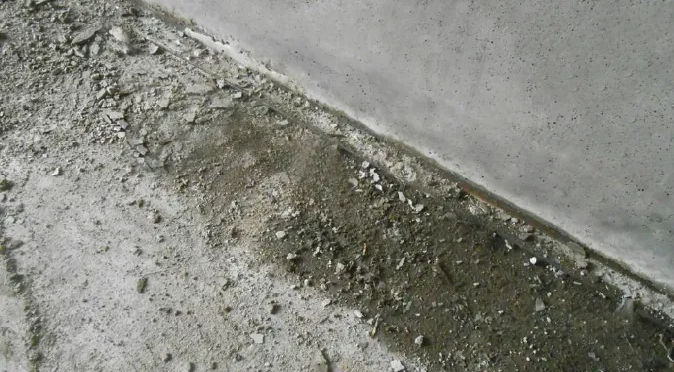

当混凝土浇筑完成，具备竖向构件拆模条件后，即可正常拆模。下图是竖向剪力墙拆模后，下脚根部三角带区域现场实景图。

下脚根部角钢尚未移除

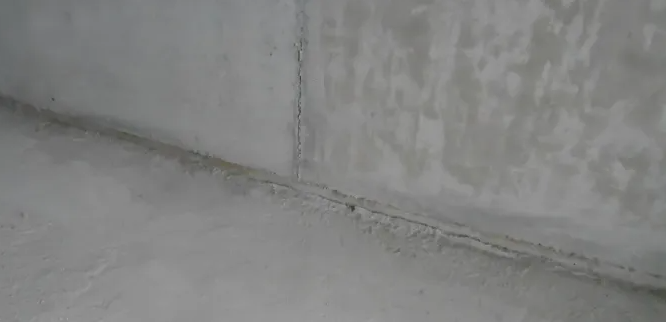

当竖向模板拆除完成。下图是竖向剪力墙拆模并清理后，下脚根部三角带区域现场实景图。

三角带区域下脚根部角钢移除后，及时对角钢涂刷专用脱模剂，便于其持续周转使用。

角钢涂刷脱模剂

通过在墙、柱下脚根部三角带区域采用角钢体系，有效杜绝了结构根部漏浆、烂根和变形移位现象等质量通病，减少了返修量，提升结构及观感质量佳；减少下脚根部封口砂浆及修补产生的人工和材料费，实现提质增效的目的。
