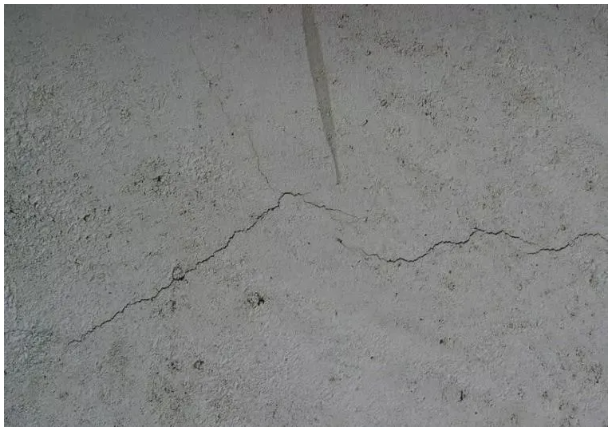

混凝土结构作为现代建筑中最为常见的结构形式之一，其稳定性和耐久性直接关系到建筑物的安全和使用寿命。然而，在实际工程中，混凝土结构裂缝的出现往往难以避免。这些裂缝不仅影响建筑的美观性，更可能危及结构的安全。因此，了解混凝土结构裂缝的分类、预防措施以及处理方法，对于确保工程质量具有至关重要的意义。

01混凝土结构裂缝的分类混凝土结构裂缝，作为建筑领域中一个不容忽视的问题，其种类繁多，成因复杂。以下是对几种主要裂缝类型的详细阐述：

1、荷载裂缝：

荷载裂缝，亦被称为受力裂缝，是建筑结构在外界荷载作用下产生的一种具有显著规律性的裂缝。这类裂缝的形成与荷载的大小、方向及作用点紧密相关，且通常可以通过严谨的计算分析来预测其出现的位置、形态及发展趋势。

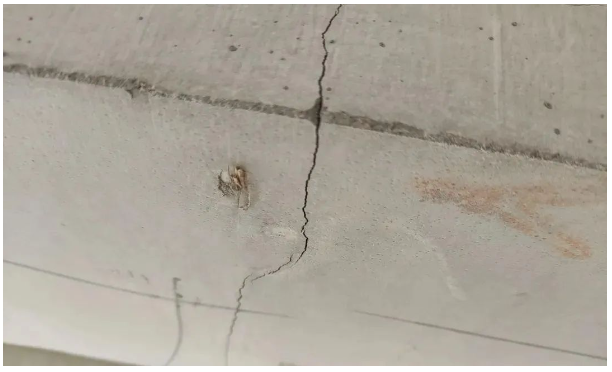

以简支梁为例，其受力裂缝的表现尤为典型。在跨中区域，由于正截面受弯，裂缝垂直于梁轴产生，形态上呈现出下大上小的特征，这是由弯矩的分布规律所决定的。而在梁端，由于斜截面受剪，裂缝从支座开始，沿着指向梁顶集中荷载的方向延伸，这反映了剪力在梁端的作用效果。

对于钢混凝土柱，当承受轴心受压荷载时，裂缝会沿着柱轴纵向分布，且中间区域裂缝相对密集。这是因为轴心受压时，柱子的中部是应力集中的区域，因此更容易产生裂缝。

大偏心受压柱的裂缝则呈现出不同的特征。裂缝主要集中在最大弯矩部位，受拉面裂缝水平走向，外大内小，与柱轴垂直。当柱子接近极限状态时，受压面的混凝土甚至可能出现压碎现象，这反映了偏心受压时柱子的受力特点和破坏模式。

牛腿作为连接梁与柱的重要构件，其受力裂缝也具有一定的规律性。受剪裂缝起始于集中荷载作用点，斜向牛腿外斜面与下柱面交汇点延伸；而受弯裂缝则起始于牛腿支承面与上柱面交汇点，斜向柱内延伸。这两种裂缝的形态和分布规律，反映了牛腿在受力过程中的变形和破坏特点。

在框架结构现浇楼盖中，裂缝的分布也呈现出一定的规律性。板面裂缝通常成环状分布，沿着框架梁边延伸；而板底裂缝则呈十字或米字形分布，主要集中于跨中区域。这种裂缝的分布规律与楼盖的受力特点和变形模式密切相关。

预应力大型屋面板在张拉过程中也容易产生裂缝。这些裂缝通常分布于板面，垂直于长轴方向，由板面向下延伸。此外，在纵肋预应力筋端部还可能存在局部压裂缝，这是由预应力筋的张拉作用和局部应力集中所导致的。

最后，转角阳台或挑檐板等悬挑结构在受力过程中也容易产生裂缝。这些裂缝通常位于板面，起始于墙板交界处，以角点为中心成米字形向外延伸。这种裂缝的分布规律反映了悬挑结构在受力过程中的变形和破坏特点。

2、温度收缩裂缝：

温度收缩裂缝，作为建筑物中最为常见的一种裂缝类型，其产生原因复杂多样，但主要可归结为结构温度变形、材料收缩变形受阻以及应力超标等因素。这种裂缝的出现，不仅影响了建筑物的美观性，更可能对结构的安全性构成威胁。

据相关调查数据显示，温度收缩裂缝与原材料品质、施工质量以及结构类型之间存在着密切的关联。一般来说，现浇结构或超静定结构由于施工过程中的连续性以及结构体系的复杂性，相较于装配式结构或静定结构，更容易产生收缩裂缝。此外，平面尺寸大、施工质量差的房屋，由于材料收缩和温度变化引起的应力分布不均，也更容易出现收缩裂缝。

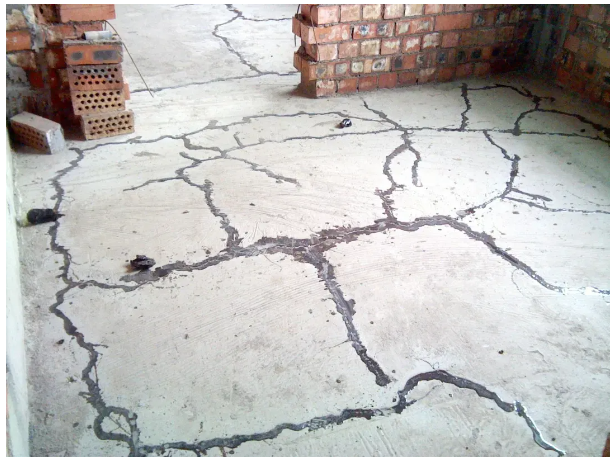

典型的现浇楼板收缩裂缝，其分布和形态具有一定的规律性。这些裂缝主要集中于房屋中部，且沿楼层方向没有明显差异。从裂缝形态上看，它们多呈枣核状，中间粗两端细，这种形态反映了裂缝在形成过程中的应力分布和变形特点。值得注意的是，这些裂缝绝大部分都会止于梁、墙边，这是因为这些部位通常是结构中的刚度突变点，能够有效地约束裂缝的进一步扩展。

温度收缩裂缝的产生，不仅与结构和材料本身的特性有关，还与外部环境因素密切相关。例如，在温差变化较大的地区，建筑物更容易受到温度应力的影响，从而产生收缩裂缝。

3、碳化锈蚀裂缝：

在探讨钢筋混凝土结构的耐久性时，碳化锈蚀裂缝是一个不容忽视的关键问题。我国《钢铁工业建(构)筑物可靠性鉴定规程》为评估此类结构的耐久性提供了科学的方法，其中，混凝土碳化及钢筋锈蚀被作为评估的核心要素。

当混凝土因碳化作用逐渐深入到钢筋部位时，原本保护钢筋的混凝土钝化膜会遭到破坏，导致钢筋暴露于恶劣环境中，进而逐渐生锈。这一过程不仅削弱了钢筋的力学性能，更因钢筋生锈后的体积膨胀，对周围混凝土产生巨大的压力，最终引发沿钢筋分布的裂缝。这些裂缝的出现，不仅破坏了结构的完整性，更为外部有害介质提供了侵入的通道，进一步加剧了钢筋的锈蚀速度，形成了恶性循环。尤其在环境湿度大、存在有害介质的条件下，这种恶性循环的速度会显著加快，对结构的安全构成严重威胁。

碳化锈蚀裂缝的特征十分明显，它们通常沿着钢筋分布，裂缝形态由膨胀的铁锈向外撑开混凝土而形成。这些裂缝周围的混凝土会变得酥脆，甚至高出原有混凝土表面，同时附着有褐色的锈渍渗出物，这些都是钢筋锈蚀的直接证据。

4、反复冻融产生的裂缝：

反复冻融产生的裂缝，是寒冷地区混凝土结构面临的一种严峻挑战。研究指出，当混凝土长期与水接触，并处于-4℃至-20℃的温度范围内时，其体积变化呈现出“冷胀热缩”的独特现象。这一现象的产生，主要是由于水在结冰过程中体积膨胀，对混凝土孔壁产生压力，而当冰融化时，体积缩小，压力释放，但长期的冻融循环会导致混凝土内部结构的损伤累积。

在寒冷地区，外露的混凝土结构，如桥梁、道路、建筑外墙等，每年都会经历雨雪的浸蚀，长期处于干湿交替、反复冻融的恶劣环境中。当混凝土的密实度不足、空隙率较大时，这种冻融循环极易引发冻胀裂缝的产生。这些裂缝不仅破坏了混凝土的完整性，还使得结构表面的混凝土变得酥松、易剥落，进而暴露出内部的钢筋，加剧了钢筋的锈蚀风险。

5、沉缩裂缝：

沉缩裂缝，亦被称为塑性收缩裂缝，是混凝土在硬化过程中因塑性下沉而产生的一种常见裂缝类型。这类裂缝通常在混凝土浇筑后的1至3小时内出现，其发生时机与混凝土的硬化过程紧密相关。从位置上看，沉缩裂缝主要出现在结构变截面处、梁板交接处、梁柱交接处以及顺钢筋部位，这些区域由于结构形状或材料分布的变化，容易导致混凝土在硬化过程中的不均匀沉降。

沉缩裂缝的形态与收缩裂缝相似，通常呈水平分布，且裂缝形状为两端细中间粗的枣核状。这种形态反映了裂缝在形成过程中的应力分布和变形特点，即裂缝中部受到的拉应力较大，因此裂缝宽度较大，而两端则相对较小。

引起混凝土沉缩的主要原因包括水灰比过大、混凝土流动性过强导致的泌水下沉，以及水分蒸发过快使得混凝土在结硬时下沉加大。此外，振捣不充分也是导致沉缩裂缝的重要原因之一，因为振捣不足会导致混凝土未沉实或沉实不均匀，进而在硬化过程中产生裂缝。

值得注意的是，沉缩变形比收缩变形要大数十倍，因此其对混凝土结构的影响也更为显著。为了克服沉缩裂缝，通常需要在混凝土初凝前进行二次抹面-收水压实处理。这一处理步骤可以有效地减少混凝土表面的水分蒸发，促进混凝土的均匀沉降，从而降低沉缩裂缝的发生概率。

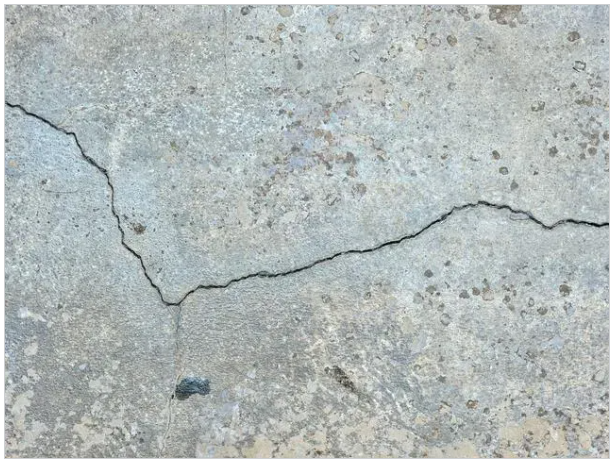

02常见的混凝土裂缝处理方法1、树脂灌注法：

树脂灌注法，作为修补混凝土裂缝的一种高效技术手段，其核心材料——环氧树脂，凭借其出色的性能，在裂缝修补领域占据了举足轻重的地位。环氧树脂不仅具备卓越的机械强度，能够有效提升修补后的混凝土结构承载力，还展现出强大的抗化学侵蚀能力，能够抵御混凝土在使用过程中可能遭遇的多种化学物质的侵蚀。

尤为值得一提的是，环氧树脂的流动性极佳，能够轻松灌入宽度仅为0.05㎜的细微裂缝中，实现深度渗透和全面修补。这一特性使得树脂灌注法在处理细小裂缝时具有得天独厚的优势，能够确保修补效果的持久性和可靠性。

然而，值得注意的是，尽管树脂灌注法具有诸多优点，但在某些特定情况下，其应用可能会受到一定限制。例如，当裂缝处于活动状态、存在渗漏现象、无法彻底干透或裂缝数量极多时，采用树脂灌注法可能会面临较大的挑战。因此，在实际应用中，需要综合考虑裂缝的具体情况和修补需求，以确定是否采用树脂灌注法。

在树脂灌注法的实施过程中，北京冶建工程裂缝处理中心所研发的工程师自动低压灌浆技术无疑是一项具有国际领先水平的创新成果。这项技术通过精确控制灌浆压力和流量，实现了树脂材料在裂缝中的均匀分布和充分渗透，从而大大提高了修补效率和修补质量。可以说，工程师自动低压灌浆技术是树脂灌注法得以广泛应用和取得显著成效的重要保障之一。

2、聚合物浸入法：

聚合物浸入法，作为修补混凝土裂缝的另一种有效手段，主要包括重力渗入法和真空渗入法两种实施方式。

重力渗入法，顾名思义，是借助重力的作用，使低粘度的液态树脂能够顺畅地渗透到裂缝中，从而达到密封修补的目的。这种方法特别适用于路面、桥面等水平表面上的裂缝修补，尤其是对于那些宽度不小于0.1㎜的裂缝，重力渗入法能够展现出卓越的修补效果。在实际操作中，可以将树脂直接涂刷到裂缝表面上，或者构筑临时的围堤，使树脂在重力的作用下自然流入裂缝中，实现全面密封。

而真空渗入法，则是一种更为精细化的修补方式。它主要针对那些多重无规则表面裂缝，通过先将裂缝表面进行密封处理，然后抽去真空，使裂缝中和孔隙中的空气全部排除，从而在大气压力下将纯环氧树脂浆料注入裂缝中。这种方法能够确保树脂材料能够精准地渗透到裂缝的每一个角落，实现全面、均匀的修补效果。真空渗入法的应用，不仅提高了修补的精准度和效率，还大大增强了修补后的混凝土结构的稳定性和耐久性。

3、钉合法：

钉合法，作为一种针对特定裂缝修补需求的工艺，尤其在需要恢复主裂缝断面抗拉强度的场合下，展现出其独特的优势。这一方法特别适宜在不会损坏周围结构的条件下，用于锁闭那些处于活动状态的裂缝，从而有效防止裂缝的进一步扩展和恶化。

钉合法的实施，关键在于选用相对薄而长的金属“缝合U型钉”。这些特制的U型钉能够轻松跨过裂缝，并嵌入事先精心开好的槽沟中。通过这样的设计，U型钉能够紧密地与裂缝两侧的混凝土结构相结合，形成一个稳固的连接点，从而显著提升裂缝断面的抗拉强度。

为了确保U型钉的牢固固定，通常会采用无收缩砂浆或环氧树脂基粘合剂进行填充和粘结。无收缩砂浆以其稳定的性能和良好的粘结力，能够有效防止因砂浆收缩而引发的裂缝再次开裂。而环氧树脂基粘合剂则以其卓越的粘结性能和抗化学侵蚀能力，为U型钉提供更为持久和可靠的固定效果。

4、表面封闭法：

表面封闭法，作为裂缝修补技术中的基础且普遍应用的方法，其核心价值在于其简洁的操作流程和广泛的适用性。这一技术特别针对那些对结构整体稳定性影响较小的静止裂缝，通过采用专业的密封材料，对裂缝进行精细的封闭处理。这种处理方法不仅能够有效阻止水汽、化学物质以及二氧化碳等有害因素的渗透，还能够为混凝土结构提供一层持久的保护层，从而延长其使用寿命。在实施过程中，表面封闭法注重细节处理，确保密封材料与裂缝表面的紧密贴合，以达到最佳的封闭效果。

5、灌浆法：

灌浆法，作为裂缝修补技术中的另一种重要方法，其应用范围广泛，尤其适用于处理大体积水坝、厚混凝土墙以及水工结构的岩石基础上的裂缝。根据不同的裂缝情况和修补需求，灌浆法可分为普通水泥灌浆和聚合物灌注两种类型。

普通水泥灌浆主要采用硅酸盐水泥砂浆作为灌浆材料，通过注入裂缝中，形成坚固的密闭层，从而有效防止水汽和有害物质的侵入。这种方法在大型水利工程和混凝土结构修补中得到了广泛应用，其优点在于材料成本低廉、施工简便，且能够显著提升结构的稳定性。

而聚合物灌注则采用基于氨基甲酸乙酯或丙烯酰胺聚合物的灌浆料，这些材料在与水反应后，能够形成固态沉淀物或泡沫材料，从而起到封闭裂缝的作用。聚合物灌注法具有在潮湿环境中使用的优势，能够确保修补效果的持久性和可靠性。同时，由于聚合物材料具有良好的粘结性能和抗渗透能力，使得聚合物灌注法在裂缝修补领域中具有广泛的应用前景。

6、钻孔嵌塞法：

钻孔嵌塞法，作为一种针对墙体裂缝的有效修补方法，凭借其精准的灌注技术和多样的材料选择，在裂缝修补领域中占据了重要地位。当墙体裂缝需要密封防水时，钻孔嵌塞法展现出了其独特的优势。通过在裂缝处钻取合适的孔洞，并填入柔性沥青代替传统的砂浆，这种方法能够确保裂缝得到充分的密封，从而有效防止水汽和有害物质的侵入。柔性沥青的优异性能，使得其在应对复杂裂缝形态和多变环境条件时，仍能保持稳定的密封效果。

此外，当灌注栓塞的作用在裂缝修补中占据重要地位时，钻孔嵌塞法同样能够发挥出色表现。通过在孔洞中灌注环氧树脂，这种方法能够形成坚固的栓塞体，从而有效提升裂缝处的承载力和稳定性。

7、柔性密封法：

柔性密封法，作为一种针对活动裂缝的创新修补方法，其核心在于将活动裂缝转变为运动节缝，并通过填入适当的柔性材料，实现裂缝的有效修补。这种方法通常沿裂缝边缘开凿凹槽，并填入如橡胶、塑料等柔性材料，以适应裂缝的运动和变形。同时，在节缝底部设置隔离层，以防止柔性材料与裂缝两侧的混凝土结构直接接触，从而确保修补效果的持久性和可靠性。

8、粘贴法：

粘贴法，作为一种高效且灵活的裂缝修补方法，特别适用于那些运动不止作用于一个平面，或裂缝活动度超出普通尺寸凹槽所能承受范围的复杂情况。当面对无法切割出槽的难题时，粘贴法同样能够发挥出色表现。这种方法的核心在于使用柔性的密封带，精心地覆盖住裂缝，并仅将密封带的边缘部分粘贴牢固。柔性的密封带不仅能够适应裂缝的复杂形态和多变运动，还能够确保裂缝得到充分的密封，从而有效防止水汽、化学物质和有害气体的侵入。粘贴法的简便操作和高效性能，使得其在应对各种复杂裂缝修补问题时，成为了不可或缺的技术手段。

9、附加钢筋法：

附加钢筋法，作为一种针对裂缝修补和结构加固的有效方法，其应用范围广泛，尤其在需要提升结构承载力和稳定性的场合下，展现出了卓越的性能。这种方法首先要求对裂缝进行密闭处理，以确保修补过程的顺利进行。随后，在裂缝平面大约90°的方向上钻孔，并将环氧树脂注入孔内。再将精心准备的钢筋插入孔中，利用环氧树脂的粘结力，使钢筋与混凝土结构粘合成一个整体。这样不仅能够有效提升裂缝处的承载力，还能够防止裂缝的进一步扩展和恶化。

此外，附加钢筋法还可以通过外部施加预应力的方式，进一步加强结构件的主要部分或封闭裂缝。通过后张法施加应力，可以使得钢筋在混凝土结构中产生预压应力，从而抵消部分外荷载引起的拉应力，提升结构的整体稳定性和安全性。这种方法在大型土木工程和建筑结构中得到了广泛应用，其优异的加固效果和可靠的性能，为结构的长期安全使用提供了有力保障。

10、干嵌填法：

干嵌填法，作为裂缝修补技术中的一项精细工艺，其独特之处在于通过手工将低水灰比的砂浆连续嵌入裂缝之中，从而形成与原有混凝土结构紧密连接、密实度高的砂浆层。这一方法不仅要求修补人员具备高超的手工技艺，还需要对砂浆的配比和嵌入技巧有深入的了解。

在实施干嵌填法之前，首先需要在裂缝表面开凿出约25㎜宽、25㎜深的凹槽，以便为砂浆的嵌入提供足够的空间。凹槽的开凿需精细操作，以确保其形状和尺寸符合修补要求。随后，对凹槽进行彻底清理，去除杂质和松散物质，为涂刷界面剂和嵌入砂浆做好准备。

在涂刷界面剂后，修补人员将精心配制的低水灰比砂浆连续嵌入裂缝中，通过反复揉压和抹平，确保砂浆与裂缝表面紧密贴合，形成密实、均匀的修补层。这

11、迭合面层法：

当结构表面存在大量裂缝，且采用其他方法单独处理各个裂缝成本过高时，迭合面层法成为了一种经济高效、切实可行的修补方案。这一方法的核心在于通过密闭和覆盖的方式，对裂缝进行整体处理，而不是针对单个裂缝进行修复。

迭合面层法特别适用于偶然出现的大面积网状裂缝。通过在大面积裂缝上覆盖一层新的面层材料，如水泥砂浆、聚合物砂浆等，可以实现对裂缝的有效密闭和覆盖。这种修补方式不仅能够提升结构表面的整体性和美观性，还能够防止裂缝的进一步扩展和恶化，为结构的长期安全使用提供有力保障。

迭合面层法的优点在于其经济性和高效性。通过整体处理的方式，可以大大降低修补成本和时间成本，提高修补效率。同时，由于新的面层材料与原有混凝土结构紧密结合，形成整体受力体系，因此能够显著提升结构的承载力和稳定性。

12、自闭合法：

自闭合法，作为一种独特的裂缝修补方法，其魅力在于依靠混凝土自身的特性，实现裂缝的自我闭合。这一现象在存在湿气且没有拉应力作用的环境下尤为显著，为混凝土结构的维护提供了一种全新的思路。

自闭合的机理深奥而精妙。由于周围空气和水中富含二氧化碳，这些二氧化碳与水泥浆中的氢氧化钙发生碳化作用，进而在裂缝内析出并生长出碳酸钙和氢氧化钙晶体。这些晶体以交织的方式组合在一起，产生一种强大的机械粘接作用。同时，这种机械粘接作用还被邻近晶体之间，以及晶体与水泥浆、骨料表面间的化学粘接作用所进一步增强。在这样的双重作用下，混凝土裂缝部位的抗拉强度得到一定程度的恢复，裂缝也逐渐被密闭。

自闭合法主要应用于修补潮湿环境的结构，如地下工程、水利工程等。在这些环境中，混凝土结构的裂缝往往难以避免，而自闭合法则能够利用环境中的湿气和二氧化碳，实现裂缝的自我修复。然而，值得注意的是，自闭合法要求在整个自闭合时期，裂缝部位的水饱和必须连续保持，以确保碳化作用的持续进行和晶体的不断生长。

13、涂层及其它先进表面处理法：

针对开裂的混凝土结构，市场上存在着一系列高效且多样的表面处理技术，其中，涂层及其它表面处理法因其广泛的适用性和出色的修补效果而备受青睐。当混凝土裂缝已经趋于稳定，通过精心选择的涂料进行表面处理，不仅能够实现裂缝的有效修补，还能提升结构的美观度和耐久性。然而，值得注意的是，这种方法在低温区域的操作可能会受到一定限制，因此，在施工前需对环境温度进行充分评估。

◆表面处理法：

表面处理法中的表面涂抹技术，凭借其精细的操作和广泛的适用性，成为修补细而浅裂缝的首选方法。当浆材难以灌入裂缝，或者裂缝深度未达到钢筋表面，且呈现为不漏水的发丝裂缝、不伸缩的裂缝以及已经稳定不再活动的裂缝时，表面涂抹技术便能发挥其独特的优势。通过精心选择修补材料，并借助专业的涂抹工具，修补人员可以将材料均匀地涂抹在裂缝表面，形成一层密实、均匀的修补层，从而实现对裂缝的有效封闭和修补。

而对于大面积漏水、蜂窝麻面、不易确定具体漏水位置或变形缝等复杂情况，表面贴补法则成为更为有效的修补方案。通过贴补土工膜或其他防水片材，可以迅速在裂缝或漏水部位形成一道防水屏障，有效阻止水汽、化学物质和有害气体的侵入，确保结构的安全和稳定。

◆填充法：

填充法，则以其简单、经济、实用的特点，在修补较宽裂缝方面展现出显著的优势。通过直接将修补材料填充到裂缝中，并借助专业的填充工具进行压实和抹平，可以实现对裂缝的快速、有效修补。特别是对于宽度小于0.3mm、深度较浅的裂缝，或者裂缝中有充填物、灌浆法难以达到效果的裂缝，以及小规模裂缝的简易处理，填充法都能提供令人满意的修补效果。在操作时，修补人员还可以根据裂缝的实际情况，采取开V型槽的方式进行预处理，以进一步提高填充效果和修补质量。

◆灌浆法：

灌浆法，作为裂缝修补领域的一项传统而有效的技术，其应用范围之广、处理效果之佳，一直备受业界推崇。无论是细微如发丝的裂缝，还是宽大显眼的裂隙，灌浆法都能凭借其卓越的渗透性和粘结性，实现完美的修补效果。在实际操作中，修补人员会利用专业的压送设备，将精心配制的补缝浆液以0.2~0.4Mpa的压力注入到混凝土裂隙中。随着浆液的渗透和固化，裂缝逐渐被闭塞，结构的完整性和强度得以恢复。此外，随着技术的进步，现在还可以利用弹性补缝器将注缝胶注入裂缝中，无需电力驱动，操作简便且效果理想，进一步提升了灌浆法的实用性和便捷性。

◆结构补强法：

而对于那些因超荷载、长时间未处理或火灾等原因导致的裂缝，它们不仅影响了结构的美观度，更对结构的强度和安全性构成了严重威胁。此时，结构补强法便成为了解决这类问题的有效手段。通过加固结构、提升承载力，结构补强法能够确保裂缝得到根本性的修复，同时增强结构的整体稳定性和耐久性。无论是采用粘贴钢板、碳纤维布等外部加固方式，还是通过内部加固、增设支点等内部加固手段，结构补强法都能根据裂缝的实际情况和结构的需要，提供量身定制的修补方案，确保结构的安全和稳定。

◆混凝土置换法：

在面对严重损坏的混凝土结构时，混凝土置换法无疑是一种高效且可靠的修复手段。这一方法的核心在于，首先精准地剔除那些已经受损、无法再承担结构荷载的混凝土部分，随后，根据实际需求，置换入全新的混凝土或其他高性能材料。在置换过程中，我们通常会选择普通混凝土或水泥砂浆作为基础材料，而针对更为复杂的修复需求，聚合物或改性聚合物混凝土及砂浆则能提供更优异的性能和耐久性。通过这样的置换，不仅能够恢复结构的完整性和承载力，更能为结构的长期安全使用奠定坚实基础。

◆电化学防护法：

而在混凝土结构的防腐领域，电化学防护法正以其科学的原理和显著的效果，引领着防腐技术的创新潮流。该方法巧妙地利用电场在介质中的电化学作用，通过改变混凝土或钢筋混凝土所处的环境状态，实现钢筋的钝化保护。在这一过程中，阴极防护法、氯盐提取法以及碱性复原法作为电化学防护法中的三大核心技术，各自发挥着独特的作用。阴极防护法通过施加阴极电流，促使钢筋表面形成致密的钝化膜；氯盐提取法则利用电场作用，将混凝土中的氯盐等有害离子提取出来；碱性复原法则通过调节混凝土的碱度，恢复其原有的防腐性能。这三种方法相互补充、协同作用，为混凝土结构的长期防腐提供了全面而有效的解决方案。

电化学防护法的优点在于其防护效果受环境因素的影响较小，能够适应各种复杂环境下的防腐需求。无论是已出现裂缝的结构，还是新建的结构，电化学防护法都能为其提供长期、稳定的防腐保护。

◆仿生自愈合法：

在探索混凝土裂缝修复的新领域时，仿生自愈合法作为一项革命性的技术，正逐渐展现出其巨大的潜力和应用前景。这一创新方法巧妙地借鉴了生物组织对创伤的自我修复机制，通过模拟生物体在受伤后自动分泌愈合物质的原理，为混凝土裂缝的修复开辟了一条全新的道路。

在仿生自愈合法的实施过程中，关键在于在混凝土的传统组分中精心加入某些特殊组分。这些特殊组分，如含粘结剂的液芯纤维或胶囊，被巧妙地嵌入到混凝土内部，形成了一个智能型的仿生自愈合神经网络系统。这个系统仿佛为混凝土赋予了“生命”，使其能够在遭受损伤时迅速作出反应。

当混凝土结构出现裂缝时，这个智能型的自愈合系统便会立即启动。液芯纤维或胶囊中的愈合物质会迅速被释放到裂缝中，通过化学反应或物理作用，促使裂缝两侧的混凝土重新结合在一起。这一过程不仅实现了裂缝的快速修复，更确保了修复后的混凝土结构在性能和耐久性上与原结构相媲美。

仿生自愈合法的应用，不仅极大地提高了混凝土结构的自我修复能力，更为建筑业的可持续发展和绿色建筑理念的推广提供了有力支持。

03混凝土裂缝的有效预防措施在混凝土结构的施工与使用过程中，裂缝的出现往往会对结构的耐久性、安全性和美观性造成不良影响。因此，采取有效的预防措施至关重要。以下是一些关键的预防策略：

1、精细调整混凝土配合比：

在混凝土配合比的设计阶段，需细致考虑各种原材料的比例与搭配，以确保混凝土具备良好的工作性。这包括流动性、可塑性和易密实性等方面，从而便于施工操作。

在保证工作性的基础上，应尽可能降低混凝土的单位用水量。通过减少水分含量，可以降低混凝土的收缩率，进而减少裂缝的产生。同时，这也有助于提高混凝土的强度和耐久性。

2、增强结构抗裂性能：

为了提高混凝土的抗裂性能，可以适当增加构造筋的数量。这些构造筋能够分散和承担混凝土中的拉应力，从而减缓或阻止裂缝的发展。

在配筋时，应采用小直径、小间距的原则。这不仅可以提高配筋的均匀性，还能有效增强混凝土的抗裂能力。同时，全截面的配筋率应控制在0.3～0.5%之间，以确保配筋的合理性和经济性。

3、优化结构设计：

在进行结构设计时，应避免结构突变导致的应力集中现象。这可以通过平滑过渡、渐变设计等方式实现，以减少结构中的薄弱环节。

对于易产生应力集中的部位，应采取加强措施。例如，可以增加该部位的混凝土厚度、增设加强筋或采用更坚固的材料等。这些措施能够显著提高结构的整体韧性和抗裂能力。

4、加强易裂边缘部位：

针对混凝土结构中易裂的边缘部位，如墙角、梁端等，应设置暗粱以提高该部位的配筋率。暗粱的设置能够有效分散和承担边缘部位的拉应力，从而减缓或阻止裂缝的发展。

同时，通过提高混凝土的极限拉伸性能，可以进一步增强边缘部位的抗裂能力。这可以通过调整混凝土的配合比、添加增韧剂等方式实现。

5、考虑施工气候特征：

在结构设计中，应充分考虑施工时的气候特征，特别是温度、湿度等变化对混凝土结构的影响。这有助于确保结构在施工和使用过程中的稳定性和耐久性。

为了适应气候特征，应合理设置后浇缝。在正常施工条件下，后浇缝的间距一般控制在20-30m之间，保留时间不小于60天。这样的设置可以允许混凝土在浇筑后有一定的收缩和变形空间，从而减少裂缝的产生。

如无法准确预测施工时的具体条件，设计团队应保持灵活性，根据具体情况进行设计变更。这可能包括调整后浇缝的位置、间距或保留时间等，以确保结构适应实际施工条件。

6、严格控制原材料质量：

混凝土原材料的质量和技术标准对混凝土结构的性能具有重要影响。因此，应严格控制原材料的质量，确保其符合相关标准和规范。

选用低水化热水泥是减少混凝土水化热和收缩的有效措施。同时，粗细骨料的含泥量应尽量减少，一般控制在1～1.5%以下。这有助于提高混凝土的纯净度和性能，从而减少裂缝的产生。

7、精确控制混凝土水灰比与坍落度：

混凝土的水灰比是影响其强度和耐久性的关键因素。通过精确控制水灰比，可以确保混凝土具有适当的流动性和密实性，同时减少因水分过多而引起的收缩和裂缝。

为了进一步改善混凝土的工作性能，应合理减少混凝土的坍落度。通过调整混凝土的配合比和掺加适量的塑化剂，可以实现这一目标，同时保持混凝土的均匀性和稳定性。

此外，合理掺加减水剂也是优化混凝土性能的有效手段。减水剂能够降低混凝土的水灰比，提高混凝土的强度和耐久性，同时减少用水量，降低成本。

8、综合温控措施确保混凝土质量：

控制混凝土的初始温度、混凝土温度和温度变化是预防温差裂缝的重要措施。在浇筑混凝土时，应尽量安排在夜间进行，以最大限度降低混凝土的初凝温度，减少因温差过大而引起的裂缝。

在白天施工时，应采取有效的遮阳和降温措施。例如，在沙、石堆场搭设简易遮阳装置或用湿麻袋覆盖骨料，以降低其温度。必要时，还可以向骨料喷冷水，以进一步降低其温度。

在混凝土泵送过程中，也应注意温控。在水平及垂直泵管上加盖草袋，并喷冷水，以降低泵管内的温度，减少因温差而引起的混凝土性能变化。

9、利用混凝土后期强度优化性能：

根据工程特点，可以充分利用混凝土的后期强度来优化其性能。通过合理调整混凝土的配合比和养护条件，可以实现在减少用水量的同时，保持或提高混凝土的强度和耐久性。

利用混凝土后期强度还可以减少水化热和收缩。这有助于降低混凝土因水化热过高而引起的温度裂缝和因收缩过大而引起的干缩裂缝，从而提高混凝土结构的整体质量和耐久性。

04混凝土裂缝的加固技术混凝土裂缝加固技术是确保混凝土结构完整性和安全性的重要手段。针对不同类型的裂缝，需采取相应的加固措施。以下是对该技术的详细阐述：

1、直接密闭裂缝：

对于那些宽度小于0.2mm的混凝土表层微细独立裂缝，我们通常采用环氧树脂结构胶进行直接密闭处理。这种结构胶具有优异的粘结力和密封性，能够有效地防止裂缝进一步扩展，并保护混凝土结构免受外界环境的侵蚀。通过细致的操作，我们可以确保裂缝得到完全封闭，从而恢复混凝土结构的整体性和美观性。

2、压力灌注结构胶补强：

当面对宽度大于0.2mm的独立贯通裂缝时，我们需要采取更为强效的加固措施。此时，压力灌注结构胶的方法成为首选。通过专业的灌注设备，我们将结构胶均匀地注入裂缝中，使其充满整个裂缝空间。同时，为了进一步增强加固效果，我们还会沿受拉方向或垂直于裂缝方向粘贴补强材料，如碳纤维布或钢板等。这些补强材料与原有钢筋混凝土共同受力，形成一个新的复合体，从而显著提高结构的抗裂或抗剪能力，增强结构的强度、刚度、抗裂性和延伸性。

3、使用碳纤维条加固：

在根底修补方面，工字梁和碳纤维条是常用的加固材料。工字梁具有出色的抗拉性能，能够承受高达136~181kN的拉力，有效地防止墙体弯曲变形。而10cm宽的碳纤维条，尽管其厚度仅为3.2mm，却能够承受8至10倍于工字梁的拉力，为混凝土结构提供更为强大的加固效果。这些材料的应用，不仅提高了混凝土结构的承载能力，还确保了其长期稳定性和安全性。

结语：

混凝土结构裂缝的预防和处理是确保工程质量和安全的重要环节。通过了解裂缝的分类、成因和特性，采取有效的预防措施和处理方法，可以最大限度地减少裂缝的产生和危害。同时，对于已经产生裂缝的结构，应及时进行加固处理以提高结构的安全性和耐久性。

扫码关注我们
