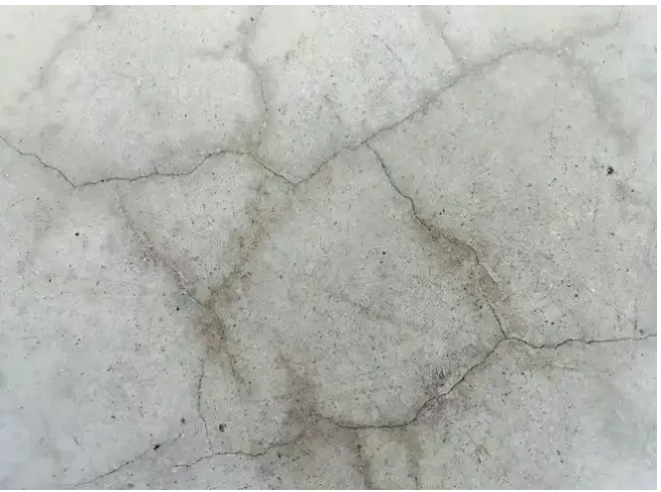

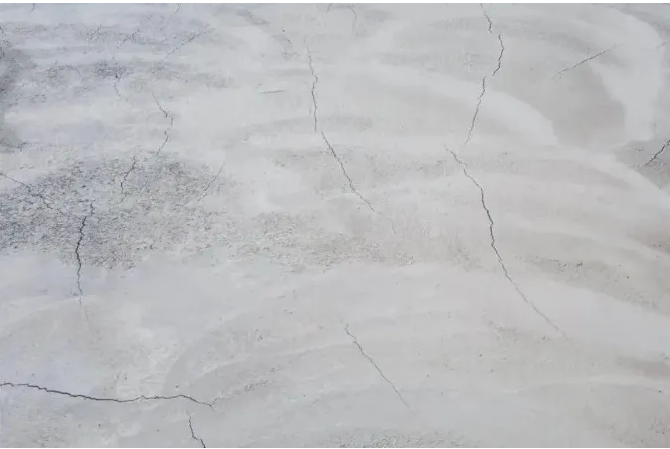

混凝土收缩裂缝多先在表面出现。收缩应力在表面分布不均，且表面受内部约束小，裂缝宽度通常较细，纵横交错如龟壳裂纹，无规律。虽单个裂缝小，但数量多、分布广，会降低抗渗性，加速钢筋锈蚀，影响耐久性。

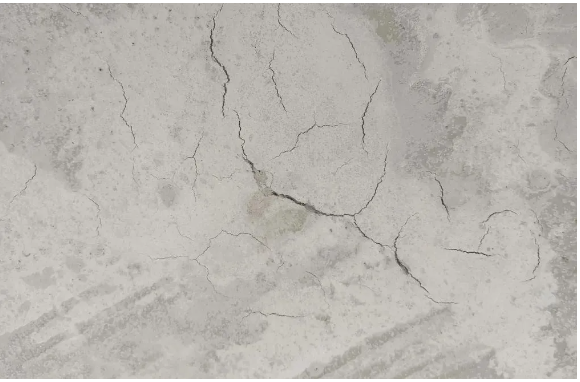

当收缩值累积超混凝土抗拉强度，表面裂缝向内扩展、相连，形成贯通裂缝即断板。如大面积水泥混凝土楼地面，硬化时因水分蒸发、温度变化产生收缩应力。不及时切割伸缩缝，应力无法释放，积累至极限就会断板，破坏平整度与使用功能，影响整体性和安全性，增加维修成本。所以工程中要重视混凝土收缩危害，采取措施预防裂缝，保障结构安全。

1. 水泥品种、标号及用量：

在混凝土的收缩特性里，水泥的品种、标号和用量扮演着关键角色。不同品种的水泥，因其化学成分和矿物组成的差异，对混凝土收缩有着截然不同的影响。像矿渣水泥、快硬水泥、低热水泥，它们制成的混凝土收缩性相对较高；而普通水泥、火山灰水泥、矾土水泥，其混凝土收缩性则较低。并且，水泥标号越低、单位体积用量越大、磨细度越大，混凝土收缩就越大，收缩持续的时间也越长。在实际施工中，为提高混凝土强度，常强行增加水泥用量，可这会使混凝土内部收缩应力显著增大，给结构带来潜在风险。

2. 骨料品种：

骨料品种也是影响混凝土收缩的重要因素。石英、石灰岩、白云岩、花岗岩、长石这类骨料，吸水率小，收缩性较低，用它们配制的混凝土收缩相对较小。相反，砂岩、板岩、角闪岩等吸水率较大，收缩性较高，会导致混凝土收缩增大。除此之外，骨料的粒径和含水量也不容忽视。一般来说，骨料粒径越大，对混凝土收缩的抑制作用越强，收缩也就越小；而骨料含水量大时，水分蒸发会引起混凝土内部体积变化，导致收缩越大。所以，合理选择骨料品种、控制粒径和含水量，对减少混凝土收缩至关重要。

3. 水灰比：

水灰比是影响混凝土收缩的关键因素。用水量增加，水灰比随之升高，混凝土内部会形成更多孔隙。在硬化过程中，水分蒸发，孔隙无法完全复原，进而引发收缩。水灰比越高，孔隙数量越多、尺寸越大，收缩就越显著。

4. 外掺剂：

外掺剂的保水性对混凝土收缩影响重大。保水性好的外掺剂，能在混凝土内形成稳定水分保护膜，减少水分散失。硬化时水分均匀缓慢蒸发，避免局部水分过快蒸发导致收缩应力集中，使混凝土收缩变形均匀且较小，有效降低裂缝出现几率。

5. 外掺料：

外掺料的细度和掺量对混凝土收缩有着显著的影响。从细度方面来看，外掺料越细，其比表面积就越大，与水泥水化产物的接触面积也相应增加。在混凝土硬化过程中，细颗粒外掺料会填充在水泥颗粒之间的空隙中，使混凝土结构更加致密，但同时也会增加混凝土内部的约束力，导致收缩增大。而从掺量角度分析，外掺料掺量越大，对混凝土原有组成和性能的改变就越明显。以常见的商品（泵送）混凝土为例，其中通常含有较大掺量（15% - 30%）的粉煤灰，这使得混凝土收缩较大，因此采用此类混凝土的工程相对更容易出现开裂问题。

6. 养护方法：

养护方法对混凝土性能影响重大。良好养护能加速水化反应，提升混凝土强度。养护时，湿度高可为水化提供充足水分，气温低使反应平缓利于结构稳定，养护时间长能让混凝土充分硬化。三者协同，可减小混凝土收缩。而且，蒸汽养护营造的稳定温湿度环境，比自然养护更能抑制收缩，让混凝土内部结构更紧密，降低裂缝风险，保障工程耐久性。

7. 外界环境：

外界环境直接影响混凝土收缩。大气湿度小、空气干燥、温度高且风速大时，混凝土表面水分加速蒸发，破坏内部水分平衡，导致体积快速收缩。干燥炎热有强风的环境下，收缩速度大幅加快，裂缝风险增加，影响结构耐久性与安全性。施工时要充分考虑环境因素，采取防护措施减缓收缩。

8. 振捣方式及时间：

振捣方式与时间是影响混凝土收缩的关键施工环节。机械振捣相较于手工捣固，能够更均匀、充分地将混凝土振实，减少内部孔隙和缺陷，使混凝土结构更加密实，从而有效降低收缩性。而振捣时间的把控则是一门精细的艺术，需依据机械性能灵活调整，一般以 5 - 15s/次为宜。若振捣时间过短，混凝土无法达到足够的密实度，会出现强度不足或不均匀的问题；若振捣时间过长，又会造成混凝土分层，粗骨料下沉、细骨料上浮，导致强度分布不均，上层混凝土更易因收缩而产生裂缝。
