在钢结构领域，你是否也常被这些问题困扰？
材料性能方面，高强螺栓抗滑移系数试验报告，是看最小值还是平均值达标呢？钢板断面收缩率参数又该按啥标准判定？无损检测环节，检查对接焊缝的未熔合和小气孔，哪种方法更优？实际操作中，锻件探伤咋利用底波调灵敏度？另外，钢结构地脚螺栓强度范围是多少，螺栓是不是拧得越紧越好？
本文将围绕【钢结构】检测中的十个常见问题，如锻件探伤灵敏度调节、钢板超声波检测探头选择等，为大家详细解答，助力相关工作的顺利开展。
问题1：高强螺栓抗滑移系数试验报告中，是最小值还是平均值满足设计要求？
答：最小值要满足设计要求。钢结构验收标准GB 50205-2020条文说明里有规定。
问题2：钢结构中钢板的断面收缩率参数，依据哪一本标准进行判定？
答：依据GB/T 5313-2010《厚度方向性能钢板》中表2进行判定。
问题3：如果要求检查对接焊缝中的未熔合和小气孔，用什么无损检测方法检查更合适？
答：超声波和射线二种方法都可以用来检查对接焊缝中的未熔合和小气孔。
问题4：锻件探伤的时候，怎么利用锻件底波调节探伤灵敏度？
答：①工件厚度应大于3N。②工件底面应与探伤面平行，如为曲面应进行修面。③工件底面应光滑平整，且不得与其他透声物质接触。
问题5：钢板的超声波检测为什么通常都要采用直探头？
答：由于板材为轧制而成，板材中的缺陷大都是平行于板面，而且呈扁平状。因此，在板厚方向进行垂直探伤最有利于发现缺陷。
问题6：焊缝超声波检测中，干扰回波产生的原因是什么？怎样判别干扰回波？
答：焊缝超声波检测中，由于焊缝几何形状复杂，由形状产生干扰回波，另一方面是由于超声波的扩散、波型转换和改变传播方向等引起干扰回波。判别干扰回波的主要方法是用计算和分析的方法寻找各种回波的发生源，从而得知哪些是由于形状和超声波本身的变化引起的假信号，通常用手指沾耦合剂敲打干扰回波发生源、作为验证焊缝形状引起假信号的辅助手段。
问题7：钢结构地脚螺栓Q235BM65的屈服强度和抗拉强度大概在什么范围？

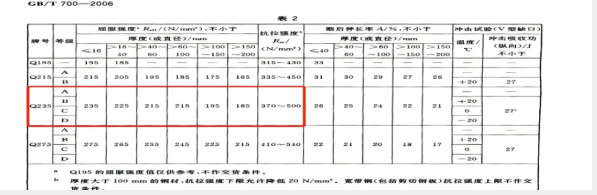

答：依据GB/T 700-2006《碳素结构钢》表2查看。
问题8：螺栓是不是拧的越紧越好？

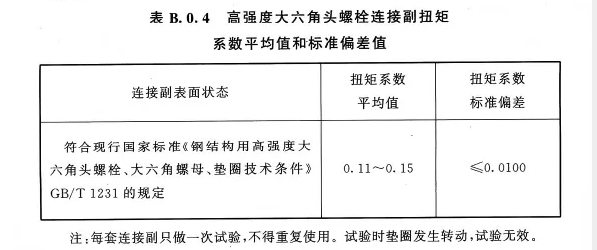

答：不是，拧的过紧容易脱扣，拧的松又达不到紧固的目的，在GB 50205附录B上有关于扭矩系数的具体要求。
问题9：T型焊缝和角焊缝在超声波检测方法上与对接焊缝有什么不同？
答：对接焊缝主要用横波斜探头探伤，而T型焊缝和角焊缝除了用横波斜探头探伤外，还要用直探头纵波进行探伤。
问题10：钢板探伤中，底波消失是什么原因导致的？
答：低波消失原因：①表面氧化皮与钢板结合不好；②近表面有大面积的缺陷；③钢板中有吸收性缺陷（如疏松或密集小夹层）；④钢板中有倾斜的大缺陷。
钢结构领域的问题纷繁复杂，却都与工程的质量、安全紧密相连。本文围绕高强螺栓、钢板、焊缝、锻件等关键要素，深入探讨了从性能参数判定、无损检测方法选择，到探伤操作细节、螺栓拧紧要求等一系列问题。希望这些内容能助力大家在钢结构工程中精准把控各个环节，有效规避潜在风险，确保工程顺利推进。
扫码关注我们
地址：天津市河北区水产前街28号华闻商务园B3室邮编：300241 电话：022-86812798
版权所有 Copyright©2017 天津深城建筑检测有限公司 津ICP备19009870号 技术支持：东云创达
微信公众号
微博互动
手机浏览
022-86812798
