混凝土在现代建设工程中扮演着不可或缺的角色。

其抗压强度这一关键指标，直接影响着工程的安全与持久性。

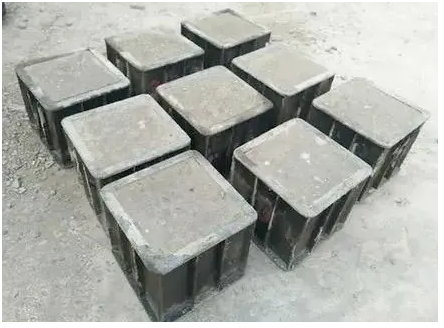

在混凝土现场浇筑过程中，必须进行抽样送检，以确保其质量。

这些样本在达到28天的龄期后，需在实验室进行抗压强度的检测。

然而，由于抽样送检的数量有限，各方在混凝土达到龄期后仍需组织现场检测，以确保混凝土构件的完整性。

这种现场检测主要依赖于无损或微破损的检测方法。

目前，回弹法、超声-回弹法、钻芯法、后锚固法、剪压法等方法被广泛采用，且各种方法都有相应的行业标准，详细规定了其检测范围和要求。

不过，由于现场条件的限制，有时会出现选择的检测方法无法适应检测需求的情况。

因此，对各种成熟的检测方法进行深入的比较分析，能够帮助建设工程的各方合理选择检测方法，进而为确保工程质量提供有力的技术支持。

这样的对比分析，也有助于我们更好地理解和利用这些检测方法，优化工程建设的流程和质量。

【混凝土抗压强度检测分析比较】

回弹法

回弹法是目前常用的混凝土抗压强度无损检测手段。该方法使用回弹仪检测混凝土表面的硬度，进而获取其表面硬度值，并采集碳化深度。

通过这些数据，利用特定的数学关系，可以推定出混凝土的抗压强度值。

JGJ/T23-2011《回弹法检测混凝土抗压强度技术规程》是现行的行业规范，为回弹法的应用提供了指导。

但需要注意的是，这种方法适用于普通混凝土的抗压强度检测，对于表面与内部质量存在明显差异或内部存在缺陷的混凝土，其检测结果可能不准确。

同时，混凝土材料及施工工艺也需满足一定要求，如采用的水泥、砂石、外加剂、掺合料、拌合用水等均应符合国家现行相关标准。

回弹法的优势在于其无损性，可以快速对混凝土的抗压强度进行推定。然而，作为一种间接推定方法，其准确性受到多种因素的影响。

例如，混凝土表面与内部的差异、回弹时的角度偏差、检测碳化深度时的未清孔等，都可能导致检测结果出现偏差，从而影响检测的准确性。

总体而言，回弹法虽然广泛使用，但由于其精度一般，更适用于大规模的抽查检测，而非精确定量的检测。

在使用回弹法进行混凝土抗压强度检测时，必须充分考虑其局限性，并结合其他检测方法，以获得更准确、全面的检测结果。

超声-回弹法

为了克服回弹法仅通过混凝土表面硬度推算强度的限制，学者们进行了深入研究，并于2005年正式推出了协会标准CECS02:2005《超声回弹综合检测混凝土强度技术规程》。

超声-回弹法结合了回弹法和超声法，在相同测区对混凝土进行检测，通过数学公式更准确地推定出混凝土构件的抗压强度值。

这种方法可以视为对回弹法的一种补充和改进。

与回弹法类似，超声-回弹法也主要适用于普通混凝土的抗压强度检测。

对于因冻害、化学侵蚀、火灾、高温等原因导致表面疏松、剥落的混凝土，该方法可能不适用。

同时，原材料及工艺条件也有一定的要求，如水泥应符合国家标准，砂石骨料应符合行业标准等。

值得注意的是，虽然超声-回弹法提高了检测精度，但由于混凝土构件内部可能存在钢筋等情况，实际检测过程中需对钢筋位置进行扫描，以避免对超声数据产生影响，确保数据的准确性。

当采用对测方法进行超声检测时，可以较为方便地避开钢筋；但是，采用角测或斜侧时，检测结果偏差可能会增大。

超声-回弹法也属于无损检测方法，其精度优于回弹法。

然而，其检测过程相对繁琐，目前在工程实践中多用于补充回弹法，并未单独大规模应用于混凝土抗压强度的检测。

在使用该方法时，需要综合考虑其适用范围和局限性，结合具体工程需求进行选择。

钻芯法

钻芯法是一种直接检测混凝土抗压强度的方法。

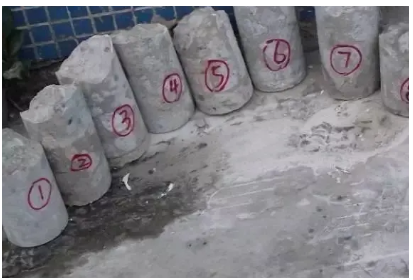

它利用钻芯机在混凝土构件上钻取芯样，经过加工后，在实验室的压力机上进行抗压强度检测。

现行的行业标准JGJ/T384-2016《钻芯法检测混凝土抗压强度技术规程》为钻芯法的应用提供了具体指导。

按照规程，芯样应采用直径为100mm的芯样，其直径不应小于骨料最大粒径的3倍，或者也可以采用直径不小于70mm且直径不小于骨料最大粒径2倍的小直径芯样。

需要注意的是，钻芯法属于破损性检测，因此在混凝土构件上钻芯的数量不宜过多，且需要避开构件的集中受力部位。

此外，钻芯法可能在过程中截断混凝土构件内部的钢筋，从而影响构件的结构力学性能。

为确保检测结果的准确性，芯样的高径比应控制在0.95~1.05的区间内，且芯样端部需要进行补平处理。

否则，这些因素都可能对最终的检测结果产生较大影响。

目前，钻芯法主要作为对其他间接检测方法的一个补充和修正，以提高混凝土抗压强度检测的准确性和可靠性。

后锚固法

后锚固法是一种在混凝土构件中钻孔并植入后锚固件，然后在适当的时机进行拉拔试验的方法。

通过测量后锚固件的拔出力，可以推断出混凝土的抗压强度。

这种方法在混凝土抗压强度检测中具有一定的应用价值。

目前，JGJ/T208-2010《后锚固法检测混凝土抗压强度技术规程》是后锚固法的行业标准，它仅用于检测普通混凝土的抗压强度。

如果混凝土表层与内部存在显著差异，应先将表层混凝土剔除后再进行检测，以确保检测结果的准确性。

作为一种微破损检测方法，后锚固法具有多种优点。

它具有较高的检测精度，同时对混凝土构件的破坏性较小。

然而，一些因素可能会影响后锚固法的检测结果，例如打孔的直径和深度、清孔情况、锚固胶的质量以及锚固情况等。

因此，在应用后锚固法时需要注意这些因素的影响。

由于后锚固法在检测过程中对混凝土结构的损伤较小，它特别适用于那些不能对结构造成损伤的情况。

此外，当回弹法无法准确检测混凝土抗压强度时，后锚固法可以作为主要的补充手段。

因此，后锚固法在混凝土抗压强度检测中具有广泛的应用前景。

剪压法

剪压法是一种通过剪压仪在混凝土构件的直角边施加压力，进而在直角边引发局部破坏，并根据剪压力值来推定混凝土强度的检测方法。

关于剪压法的应用，目前参考的是协会标准CECS278:2010《剪压法检测混凝土抗压强度技术规程》。

这一标准适用于那些具有直角边且能够施加剪压力的混凝土构件。

然而，如果混凝土的表层与内部质量存在显著差异，或者混凝土内部存在缺陷，那么该方法可能不适用。

作为一种新兴的混凝土抗压强度检测方法，剪压法在使用上具有一定的形状限制，其通过边角的剪压力来推断混凝土的强度。

因此，当混凝土内部与表层存在差异时，剪压法可能无法做出准确的判断。

此外，由于剪压仪设备较重，现场检测时需要较多的人员配合，这使得检测效率相对较低。

因此，剪压法通常在无法进行钻芯法检测，但要求精度较高的条件下使用。

尽管剪压法有一些限制，但在特定的检测需求下，它仍然是一种有价值的混凝土抗压强度检测方法。

结论与建议

混凝土抗压强度的检测是确保建设工程质量的重要环节。本文分析了几种主流的检测方法，每种方法都有其独特的优缺点和适用范围。理解这些方法的特点，能帮助检测人员更准确地选择合适的方法，从而提高检测的效率和准确性。

1.针对大规模的检测需求，回弹法因其快速和无损的特点，可作为首选。

2.若追求高精度且具备钻芯条件，钻芯法应为首选。若不具备钻芯条件，可考虑使用后锚固法或剪压法作为替代方案。

3.当怀疑混凝土表层与内部存在差异时，优先选择钻芯法。若选择后锚固法，需确保剔除混凝土表层以获取更准确的结果。

4.在满足检测条件的混凝土构件上，超声-回弹法可以作为首选，因为它结合了回弹法和超声波检测的优点。

5.选择剪压法时，需注意混凝土构件的规格和形状是否满足方法的要求，以确保检测结果的准确性。

总体来说，检测方法的选择应根据具体的工程需求、现场条件和检测目的进行综合考量。在必要时，可以结合多种方法进行检测，以获得更为全面和准确的结果。

扫码关注我们
