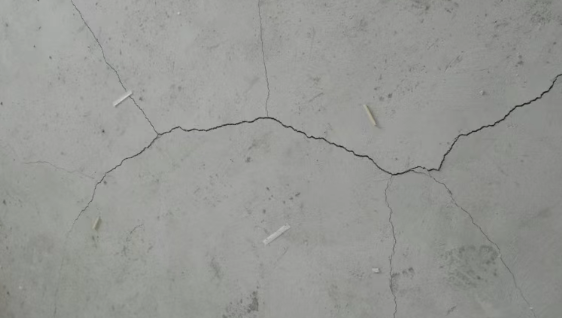

1. 养护不当，最常见也最冤枉

混凝土浇完不养护，等于孩子生下来不管。水分嗖嗖蒸发，表面干得快、里面干得慢，一拉就裂。

典型场景：夏天浇完板，太阳暴晒，没人盖薄膜，也没人洒水。第二天一看，满板龟裂纹。

怎么查：看看开裂时间——是不是浇筑后1-3天出现的？看看裂缝形态——是不是表面网状、不深？大概率是养护问题。

2. 内外温差大，大体积混凝土的“死敌”

混凝土水化放热，内部温度高，表面温度低，内外温差一大，热胀冷缩应力直接把表面拉裂。

典型场景：大体积基础浇筑后，表面盖得不够，散热太快，内部还热着，表面已经凉了。几天后拆模，表面一道贯穿裂缝。

怎么查：裂缝是不是贯穿性的？是不是出现在大体积构件上？当时测过内外温差吗？超过25℃就是它。

混凝土还没达到足够强度，就往上堆料、走车、放设备，压裂了。

典型场景：楼板刚浇完两天，工人往上堆钢筋，一压一个坑，周围裂一圈。

怎么查：裂缝是不是集中在堆料位置？是不是浇筑后几天内出现的？当时有没有提前上荷载？

混凝土硬化过程必然收缩，控制不好就裂。

塑性收缩：浇筑后几小时到一天，表面水分蒸发太快，出现网状细纹。

干燥收缩：硬化后几个月内，内部水分慢慢跑掉，体积缩小，出现细长裂缝。

怎么查：塑性收缩看时间（早期）、看形态（网状）；干燥收缩看时间（中后期）、看分布（较均匀）。

基础没夯实，或者局部有软土，混凝土浇上去后地基下沉，把结构拽裂了。

典型场景：回填土上的地坪，浇完几个月后出现斜向裂缝，缝两边高低不一样。

怎么查：裂缝是不是斜的？是不是从墙角延伸到中间？检查一下地基有没有沉降观测数据。

钢筋锈了，体积膨胀2-4倍，把外面的混凝土撑裂。

典型场景：海边或化工厂的构件，使用几年后沿钢筋方向出现顺筋裂缝，裂缝处有锈迹。

怎么查：裂缝是不是顺着钢筋方向？敲开看看里面钢筋锈没锈？氯离子检测一下。

混凝土里的水结冰，体积膨胀9%，产生2500公斤/平方厘米的膨胀应力，直接把结构撑裂。

典型场景：北方冬天施工，没做好保温，或者养护期还没过就受冻了。开春一看，表面酥了，全是细纹。

怎么查：是不是冬季施工？当时有没有保温措施？裂缝是不是表面酥松、一扣就掉？

水泥安定性不合格、砂石含泥量太高、外加剂掺量不对……这些材料层面的问题，也会导致裂缝。

典型场景：换了批水泥后，混凝土裂得比以前多；或者同一批料，有的裂有的不裂。

怎么查：查材料进场记录，看是不是换了批次。把留样送检，测水泥安定性、砂石含泥量。

振捣不到位，留下蜂窝；分段浇筑间隔太长，新旧混凝土接不上；拆模太早，强度不够就受拉……

典型场景：柱子拆模后，表面蜂窝麻面，裂缝从蜂窝处开始延伸；施工缝处一道整齐的裂缝。

怎么查：裂缝是不是集中在某些部位？是不是和施工缝重合？检查一下当时的施工记录。

混凝土开裂，很少是单一原因造成的。往往是几个因素凑在一起，就裂了。

比如：夏天施工（温差大）→ 养护不到位（失水快）→ 振捣还有遗漏（有薄弱点）→ 裂了。

所以排查的时候，别盯着一个原因看，把这9条挨个过一遍，总能找到真凶。

找到原因，才能对症下药。养护问题就加强养护，温差问题就控温，材料问题就换料，地基问题就加固……

返回列表
